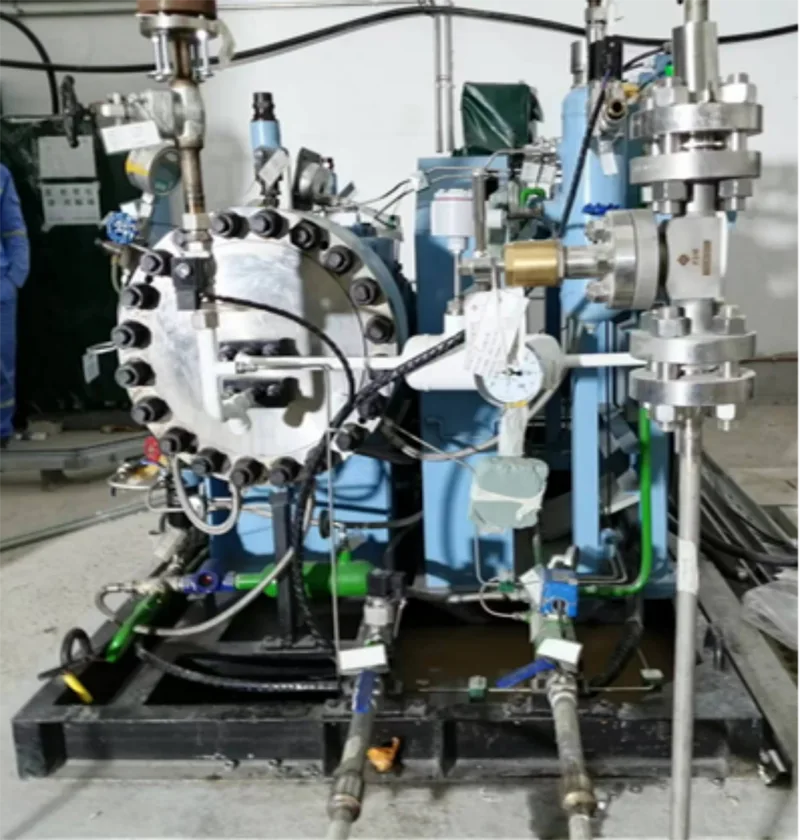

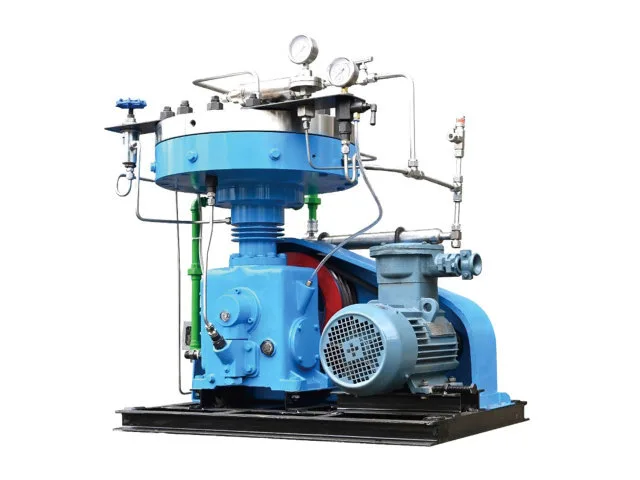

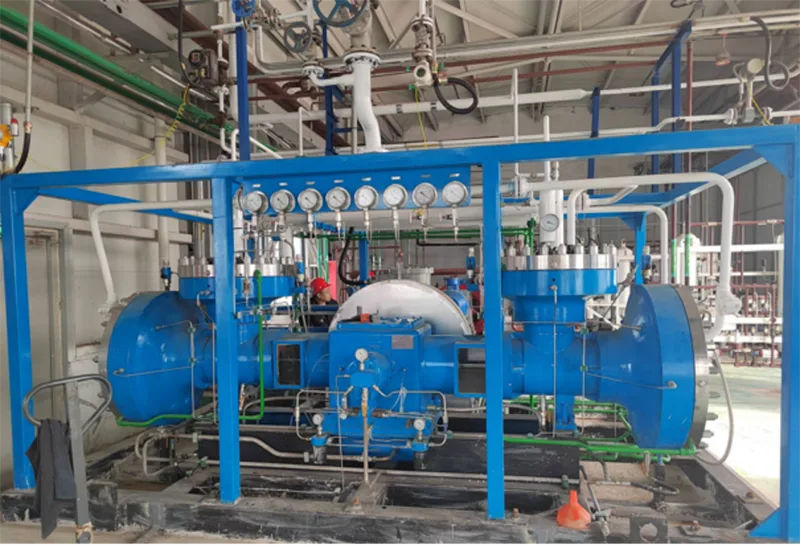

Compresseur à membrane Z

Le compresseur à membrane Z utilise un diaphragme flexible pour séparer la chambre à gaz des sections hydrauliques et mécaniques du compresseur. Pendant le fonctionnement, le diaphragme se déplace avec l'huile hydraulique pour modifier le volume de la chambre à gaz et terminer le cycle d'aspiration et de compression. Étant donné que le gaz comprimé reste séparé de l'huile lubrifiante, le chemin du gaz convient aux applications où la pureté du gaz, une étanchéité contrôlée ou une compatibilité avec des gaz spéciaux sont importantes. La disposition en forme de Z et la configuration à un étage fournissent une plate-forme d'équipement pratique pour ces tâches de compression.

Chemin de gaz sans pétrole

Pour la compression à membrane, la pureté du gaz dépend en grande partie de la séparation de la chambre à gaz du système de lubrification. Le diaphragme forme la barrière de travail entre le gaz comprimé et l'huile hydraulique, de sorte que l'huile lubrifiante ne pénètre pas dans la chambre à gaz pendant le fonctionnement normal.

Cette disposition rend le compresseur à membrane Z adapté aux gaz pour lesquels le transfert d'huile ou le contact avec des fluides lubrifiants pourrait affecter l'équipement en aval, la qualité du produit ou les conditions du processus. Cela est particulièrement pertinent pour les systèmes de gaz de haute pureté et spéciaux.

Étanchéité pour service de gaz spécial

La chambre à gaz fermée et la séparation par membrane offrent un chemin de compression contrôlé pour les gaz qui nécessitent une manipulation soigneuse. Les configurations de la série Z peuvent être utilisées pour les gaz inertes ainsi que pour certains gaz inflammables, explosifs, toxiques et autres gaz spéciaux, sous réserve de la vérification des matériaux et des conditions de fonctionnement requises.

Refroidissement et fonctionnement continu

Le compresseur à membrane Z utilise un refroidissement par eau en circulation pour contrôler la température de fonctionnement pendant la compression du gaz. Les exigences de refroidissement dépendent du gaz, du rapport de pression, du débit et des conditions de fonctionnement. La configuration de refroidissement finale doit donc être adaptée au modèle sélectionné et à la fonction du processus.

Les modèles disponibles fonctionnent à environ 400-420 tr/min, selon la configuration. Les puissances nominales vont de 3 kW pour les unités compactes à faible débit à 30 kW pour les modèles à débit plus élevé de la gamme actuelle de la série Z.

Paramètres techniques

Applications industrielles typiques

Le compresseur à membrane Z peut être configuré pour différentes tâches de compression de gaz dans :

· Systèmes d'approvisionnement en gaz de haute pureté

· Manipulation des gaz spéciaux et rares

· Procédés chimiques et pétrochimiques

· Systèmes à hydrogène et autres systèmes de gaz liés à l'énergie

· Équipements de laboratoire et d'essai de gaz

· Systèmes de remplissage et de récupération de gaz

· Compression de gaz inerte

· Applications sélectionnées concernant les gaz inflammables ou explosifs

· Manipulation de gaz toxiques ou autrement dangereux

· Systèmes de traitement des gaz à haute pression

La configuration réelle du compresseur dépend des propriétés du gaz, des conditions de pression, du débit requis et des exigences de fonctionnement du site.

Configuration technique

FAQ

1. Quels gaz un compresseur à membrane Z peut-il traiter ?

La série Z peut être configurée pour des gaz de haute pureté, inertes, inflammables et explosifs, toxiques et autres gaz spéciaux. La composition du gaz et les conditions de fonctionnement doivent être examinées avant de sélectionner le compresseur.

2. Le gaz comprimé entre-t-il en contact avec l'huile lubrifiante ?

Non. Le diaphragme sépare la chambre à gaz des sections hydrauliques et de lubrification, empêchant ainsi le contact direct normal entre le gaz comprimé et l'huile lubrifiante.

3. Quelle est la pression de sortie maximale disponible dans les modèles répertoriés de la série Z ?

Parmi les modèles fournis, le GZ-1.1/21-270 a une pression de sortie de 27 MPa(G). La pression applicable dépend du modèle sélectionné, de l'état d'entrée et du débit requis.

4. La série Z est-elle adaptée aux gaz de haute pureté ?

Oui. La chambre à gaz isolée par membrane maintient le gaz comprimé séparé du système de lubrification, ce qui rend le compresseur adapté à de nombreuses applications de gaz de haute pureté.

5. De quelles informations Jinding a-t-elle besoin pour un devis ?

Jinding a besoin de la pression et de la température d'entrée, de la pression de sortie, du débit requis, de la composition du gaz, des exigences de fonctionnement et, pour les gaz spéciaux, des données pertinentes sur les propriétés physiques et chimiques.

6. Comment puis-je choisir entre les différents modèles de la série Z ?

Le modèle doit être sélectionné en fonction de la combinaison du type de gaz, de la pression d'entrée, de la pression de sortie, du débit et des conditions de fonctionnement. Jinding peut recommander la configuration appropriée après avoir examiné les données complètes du processus.
