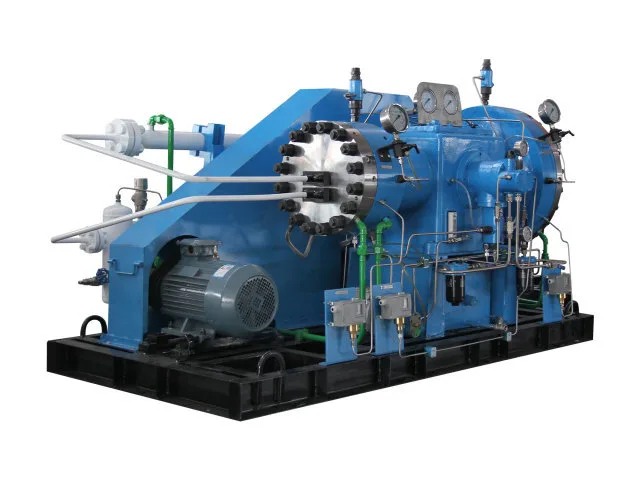

Compresseur à membrane GD2

Le compresseur à membrane Jinding GD2 est conçu pour les applications de compression de gaz où les propriétés du gaz, les exigences de pureté, la pression de refoulement et le débit influencent tous la sélection de l'équipement. Pour les gaz spéciaux et industriels, des facteurs tels que le contrôle des fuites, l'inflammabilité, la toxicité et la compatibilité des matériaux doivent être pris en compte lors de la détermination de la configuration appropriée du compresseur.

La série GD2 utilise un diaphragme métallique flexible pour séparer le gaz de procédé du système d'entraînement hydraulique. À mesure que le diaphragme se déplace, le volume de la chambre de compression change, aspirant et comprimant le gaz avant sa décharge. Cette conception empêche le contact direct entre le gaz de procédé et l'huile lubrifiante, ce qui rend le compresseur adapté aux applications nécessitant un contrôle de la pureté du gaz et un confinement efficace.

Spécifications techniques

Avantages principaux

1. Compression de gaz sans huile :

La caractéristique la plus importante d'un compresseur à membrane est la séparation entre le gaz de procédé et le système de lubrification. Dans le compresseur à membrane GD2, le diaphragme isole la chambre de compression du gaz de la section d'entraînement hydraulique, de sorte que le gaz de traitement n'entre pas directement en contact avec l'huile lubrifiante pendant la compression.

2. Capacité haute pression :

Le GD2 est conçu pour les applications nécessitant une surpression et une compression de gaz à haute pression. Selon le modèle et l'application sélectionnés, les configurations représentatives peuvent atteindre des pressions de refoulement allant jusqu'à 15,7 MPa.

3.Étanchéité au gaz fiable :

Les fuites de gaz sont une considération importante lors de la manipulation de gaz toxiques, inflammables, explosifs ou précieux. Le diaphragme crée une séparation étanche entre le gaz de procédé et le système d'entraînement, fournissant ainsi une structure de compression adaptée aux applications où le confinement des gaz et le contrôle des fuites sont importants.

4. Convient à plusieurs types de gaz spécialisés :

Notre compresseur à membrane peut être configuré pour une large gamme de gaz industriels et spéciaux. La sélection des matériaux et la configuration du compresseur peuvent être évaluées en fonction des propriétés du gaz, notamment sa pureté, sa toxicité, son inflammabilité, son explosivité et sa compatibilité chimique.

5. Correspondance flexible de la pression et du débit :

Différents projets industriels nécessitent différentes combinaisons de pression et de capacité. Le GD2 comprend des configurations allant d'environ 10 à 72 Nm³/h, permettant à Jinding d'adapter plus étroitement le compresseur à la fonction réelle de compression du gaz au lieu d'utiliser un système inutilement surdimensionné.

À qui le produit est-il destiné ?

Le compresseur à membrane GD2 est conçu pour les applications de gaz industriels qui nécessitent une compression contrôlée, un confinement des gaz fiable et une séparation entre le gaz de procédé et le système d'entraînement hydraulique.

Les applications typiques incluent la production et la distribution de gaz industriels, le remplissage de gaz et le chargement de bouteilles, la manipulation de gaz spéciaux et les processus chimiques ou pétrochimiques où la pureté du gaz et les performances d'étanchéité sont importantes.

Il convient également aux installations de recherche, aux laboratoires et aux intégrateurs d'équipements qui nécessitent une compression de gaz dans des paramètres de pression, de débit et de fonctionnement définis.

Pour les applications impliquant des gaz inflammables, explosifs ou toxiques, la composition du gaz, la pression de refoulement requise, le débit et les conditions de fonctionnement doivent être fournis lors de la consultation technique. Ces détails aident Jinding à évaluer les matériaux, les dispositions d'étanchéité et la configuration du compresseur appropriés.

Assurance qualité et contrôle de fabrication

Créée en 1995, Jinding Technology est spécialisée dans les compresseurs industriels et les équipements à gaz. Sa base de fabrication à Dandong, en Chine, intègre l'usinage, le soudage, l'assemblage, les tests et le support technique.

L'installation est équipée de plus de 100 ensembles d'équipements d'usinage et de test, prenant en charge la fabrication de composants, le traitement de précision et l'assemblage de compresseurs.

Pour les projets de compresseurs à membrane, l'évaluation technique prend en compte le fluide gazeux, les exigences de pression, le débit et les conditions de fonctionnement pour déterminer une configuration d'équipement appropriée avant la production.

Les systèmes de gestion de Jinding couvrent la qualité, la protection de l'environnement, la santé et la sécurité au travail et la sécurité de l'information. L'entreprise est titulaire des certifications ISO 9001, ISO 14001, ISO 45001 et ISO 27001, ainsi que de la certification CE.

Pour les compresseurs à membrane, la fiabilité de l’équipement ne dépend pas seulement de l’inspection finale. La compatibilité des matériaux, la précision de l'usinage, l'assemblage du diaphragme, les performances d'étanchéité et les tests appropriés sont autant de considérations importantes dans la fabrication d'équipements destinés à des tâches spécifiques de compression de gaz.

FAQ

1. Quels gaz le compresseur à membrane GD2 peut-il comprimer ?

Il peut être configuré pour des gaz de haute pureté, des gaz inertes, des gaz inflammables et explosifs, des gaz toxiques et d'autres gaz spéciaux. La configuration finale doit être déterminée en fonction de la composition réelle du gaz et des exigences de fonctionnement.

2. Quelle est la pression de refoulement maximale ?

Les modèles représentatifs GD2 peuvent fournir des pressions de refoulement allant jusqu'à 15,7 MPa. La pression de refoulement disponible dépend du modèle sélectionné, de la pression d'entrée, du fluide gazeux et du débit requis.

3. Quelle plage de débit est disponible ?

Les modèles GD2 répertoriés fournissent des débits volumétriques nominaux allant de 10 à 72 Nm³/h. Si votre projet nécessite un débit différent, Jinding peut évaluer les conditions de fonctionnement et recommander une configuration de compresseur adaptée.

4. Le gaz comprimé entre-t-il en contact avec l'huile lubrifiante ?

Aucun contact direct ne se produit entre le gaz de procédé et l'huile lubrifiante dans la chambre de compression. La membrane sépare le gaz de procédé de l'entraînement hydraulique et du système de lubrification.

5. Le produit peut-il être utilisé pour le remplissage de bouteilles ?

Oui. En fonction du fluide gazeux et de la pression de remplissage requise, le GD2 peut être utilisé pour les applications de surpression de gaz, de transfert et de remplissage de bouteilles. La pression d'entrée, la pression de sortie et le débit requis doivent être fournis pour la sélection technique.

6. Quelles informations sont requises pour sélectionner un compresseur à membrane ?

Pour une recommandation précise, veuillez fournir le gaz comprimé, la composition ou la pureté du gaz, la pression d'entrée, la pression de sortie requise et le débit requis. Les informations sur les heures de fonctionnement, les conditions de refroidissement, l'environnement d'installation et les exigences électriques peuvent également aider à déterminer la configuration appropriée du compresseur.
