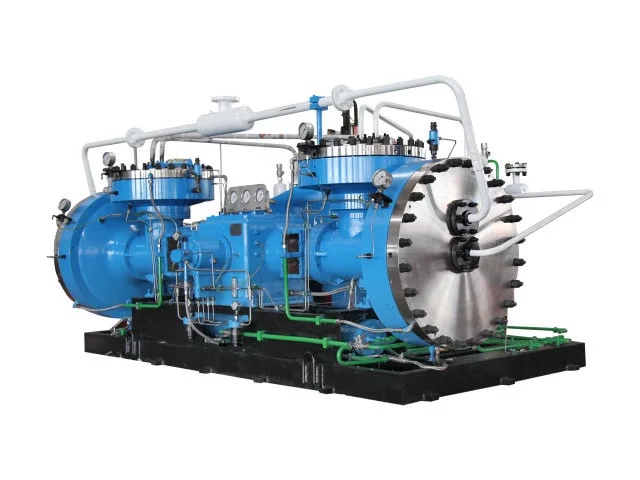

Plutôt que de s'appuyer sur une condition de fonctionnement fixe, les compresseurs à membrane GDS couvrent différentes combinaisons de débit, de pression d'aspiration et de pression d'échappement, du transfert de gaz à basse pression à la compression à haute pression. Jinding évalue ensemble le fluide comprimé, la capacité requise, les conditions de pression et les exigences du projet pour aider à faire correspondre la configuration du GDS au système de gaz réel.
Les applications de manipulation de gaz à grande échelle nécessitent une capacité de compresseur adaptée aux exigences du processus global. La série GDS couvre une plage de débit volumétrique de 50 Nm³/h à 1 000 Nm³/h, prenant en charge les systèmes de gaz industriels avec différentes exigences de débit.
La gamme s'adapte également à différentes conditions de pression de refoulement. Les configurations sélectionnées fournissent des pressions d'échappement allant jusqu'à 34,3 MPa, tandis que d'autres modèles sont conçus pour des débits plus élevés à des pressions de refoulement inférieures ou moyennes. Le modèle approprié dépend de la combinaison requise de capacité de gaz et de pression de fonctionnement.
Le débit et la pression de refoulement doivent être évalués ensemble lors de la sélection d’un compresseur industriel à membrane. Les modèles de capacités différentes peuvent fonctionner dans des conditions de pression sensiblement différentes, et le fluide gazeux requis peut également affecter le choix des matériaux, les dispositions d'étanchéité et la configuration globale.
Pour la sélection du modèle, Jinding a généralement besoin du gaz comprimé, du débit volumétrique requis, de la pression d'aspiration, de la température d'admission et de la pression d'échappement cible, ainsi que de toutes les exigences opérationnelles spécifiques au projet.
Pour les gaz spéciaux, les clients doivent également fournir la composition du gaz et les propriétés physiques et chimiques pertinentes. Ces détails permettent d'évaluer l'application et de déterminer une configuration de compresseur adaptée aux conditions de fonctionnement spécifiées.
|
Modèle |
Milieu compressé |
Débit volumétrique |
Pression d'aspiration |
Pression d'échappement |
Vitesse |
Dimensions hors tout |
Poids |
Moteur électrique |
|
|
Puissance (kW) |
Tension (V) |
||||||||
|
GDS134-50/200 |
Gaz de haute pureté, gaz inertes, gaz inflammables et explosifs, gaz toxiques et autres gaz spéciaux |
50 |
0.1 |
19.6 |
400～430 |
3800×2200×2100 |
6850 |
37 |
≈380 |
|
GDS134-65/160 |
65 |
1 guichet automatique |
15.7 |
3700×2030×2200 |
5910 |
37 |
|||
|
GDS134-75/8-350 |
75 |
0.8 |
34.3 |
3800×2200×2100 |
6850 |
55 |
|||
|
GDS134-160/10 |
160 |
1 guichet automatique |
1 |
3920×2170×2200 |
8150 |
37 |
|||
|
GDS134-180/2-200 |
180 |
0.2 |
19.6 |
3880×2460×2100 |
7050 |
75 |
|||
|
GDS134-210/0.2-24 |
210 |
0.02 |
2.4 |
4020×2300×2200 |
8100 |
55 |
|||
|
GDS134-230/0.35-5 |
230 |
0.035 |
0.5 |
3920×2170×2200 |
8200 |
45 |
|||
|
GDS134-350/4-50 |
350 |
0.4 |
5 |
3880×2460×2200 |
7350 |
75 |
|||
|
GDS134-500/8-50 |
500 |
0.8 |
5 |
3880×2460×2200 |
7100 |
75 |
|||
|
GDS134-1000/2.5-5 |
1000 |
0.25 |
0.5 |
3920×2170×2200 |
8200 |
45 |
|||
|
GDS134-1000/7～16 |
1000 |
0.7 |
1.6 |
3880×2460×2200 |
7565 |
75 |
|||

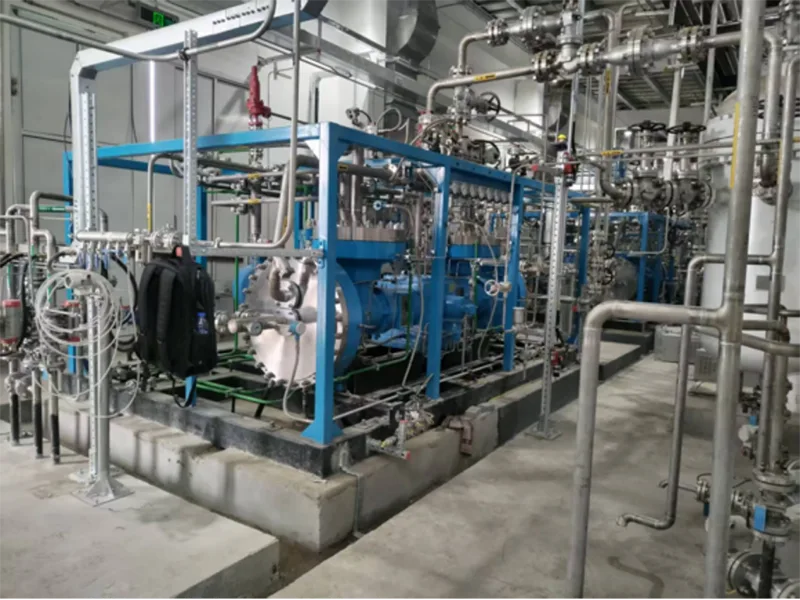

Le compresseur à membrane GDS convient aux projets industriels dans lesquels la compression du gaz fait partie d'un processus, d'un système de production ou d'un dispositif d'approvisionnement en gaz plus vaste.
Les applications typiques peuvent concerner des gaz de haute pureté, des gaz inertes, des gaz inflammables et explosifs, des gaz toxiques et d'autres fluides spéciaux.
En fonction de la configuration sélectionnée et du fluide comprimé, les compresseurs GDS peuvent être envisagés pour le traitement des gaz industriels, la manipulation des gaz spéciaux, les applications chimiques et pétrochimiques, les systèmes de recherche scientifique et d'autres exigences de compression de gaz basées sur des projets.
Jinding Technology est spécialisée dans les compresseurs industriels et les équipements de production d'acétylène depuis 1995. Sa base de fabrication de Dandong intègre l'usinage, l'assemblage, le soudage, la peinture, les tests, la recherche et le développement et le service client.
La société exploite plus de 100 ensembles d'équipements d'usinage et de test et dispose d'un personnel technique dédié soutenant les projets de fabrication et d'ingénierie d'équipements.
Pour les clients de GDS, cette capacité de fabrication constitue une partie importante du processus de fourniture d'équipements. Le compresseur n'est pas seulement sélectionné selon un modèle de catalogue ; les exigences opérationnelles réelles doivent également être évaluées par rapport au système de gaz et aux conditions du projet.
|
Informations de sélection |
Pourquoi c'est important |
|
Milieu compressé |
Détermine l'adéquation technique du compresseur |
|
Débit volumétrique |
Définit la capacité de traitement des gaz requise |
|
Pression d'aspiration |
Affecte l'état de fonctionnement du compresseur |
|
Température d'admission |
Aide à évaluer l'état réel de l'entrée |
|
Pression d'échappement |
Détermine le devoir de compression requis |
|
Composition du gaz |
Particulièrement important pour les médias spéciaux |
|
Propriétés physiques et chimiques |
Prend en charge l'évaluation technique des gaz spéciaux |
|
Exigences d'utilisation du projet |
Aide à déterminer la configuration appropriée de l'équipement |
Les modèles GDS répertoriés couvrent des débits volumétriques de 50 Nm³/h jusqu'à 1 000 Nm³/h, en fonction de la configuration de pression sélectionnée.
La pression d'échappement la plus élevée indiquée dans les modèles GDS répertoriés est de 34,3 MPa pour la configuration GDS134-75/8-350.
La série peut être configurée pour des gaz de haute pureté, des gaz inertes, des gaz inflammables et explosifs, des gaz toxiques et d'autres gaz spéciaux. Le milieu gazeux réel et ses propriétés doivent être fournis avant la sélection finale de l'équipement.
Veuillez fournir le fluide comprimé, le débit volumétrique requis, la pression d'aspiration, la température d'admission, la pression d'échappement requise et les exigences d'utilisation pertinentes. Pour les gaz spéciaux, des informations sur la composition du gaz et ses propriétés physiques et chimiques doivent également être fournies.
Non. Le débit doit être évalué en même temps que la pression d'aspiration, la pression d'échappement, le fluide gazeux et les conditions de fonctionnement. Deux projets avec les mêmes exigences de débit peuvent nécessiter des configurations de compresseur différentes.
Les paramètres répertoriés représentent les modèles et configurations de fonctionnement disponibles. La sélection technique finale doit être confirmée en fonction de l'application réelle et des exigences du projet.
Les services techniques peuvent inclure des conseils d'installation et de mise en service, une formation à l'exploitation et à la maintenance, une assistance à distance, un service sur site, une inspection des équipements, une maintenance, une réparation et une assistance en matière de pièces de rechange en fonction des exigences applicables du projet et du service.
