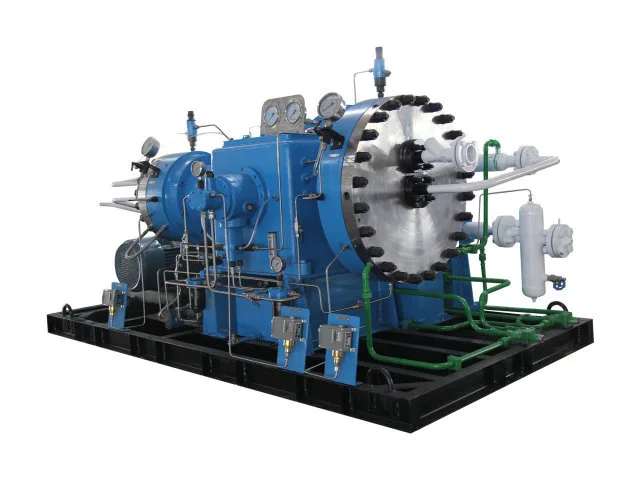

La compression des gaz industriels ne consiste pas toujours à augmenter simplement la pression. Dans de nombreux projets, le compresseur doit fonctionner entre une pression de processus existante et une pression spécifique en aval tout en maintenant un débit requis et en s'adaptant aux propriétés du gaz lui-même. Le compresseur à membrane Jinding GD3 est développé pour ce type de service. La série comprend des configurations fonctionnant de très faibles pressions d'aspiration à des pressions d'entrée plus élevées, ce qui lui permet d'être utilisée pour l'augmentation de la pression du gaz, le transfert de gaz de procédé, la compression haute pression et certaines applications de remplissage de gaz.
La gamme de produits couvre une large capacité de débit, ce qui rend le GD3 adapté aux applications allant au-delà de la compression à petite échelle en laboratoire, tout en offrant les avantages de séparation des gaz associés à la technologie à membrane. En fonction de la configuration sélectionnée, le compresseur peut gérer des applications à haute pression à volume relativement faible ainsi que des applications de gaz industriels à débit plus élevé.
|
Modèle |
Milieu compressé |
Débit volumétrique |
Pression d'aspiration |
Pression d'échappement |
Vitesse |
Dimensions hors tout |
Poids |
Moteur électrique |
|
|
Puissance (kW) |
Tension (V) |
||||||||
|
GD3-60/11 |
Gaz de haute pureté, gaz inertes, gaz inflammables et explosifs, gaz toxiques et autres gaz spéciaux |
60 |
1 guichet automatique |
1.1 |
400～430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1 guichet automatique |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1 guichet automatique |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0.1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0,1～0,4-5 |
80～100 |
0,01～0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0.5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1 guichet automatique |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1 guichet automatique |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1 guichet automatique |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1 guichet automatique |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1 guichet automatique |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1 guichet automatique |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1 guichet automatique |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1 guichet automatique |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1 guichet automatique |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4~30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40~90/1~4-100 |
40～90 |
0,1 ～ 0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4~45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8～130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50～150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13～200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12~160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70～140 |
0,1 ～ 0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10～160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
Le compresseur à membrane GD3 utilise un diaphragme métallique pour séparer le gaz de procédé du système d'entraînement hydraulique. Cette conception minimise le risque de contamination par l'huile lubrifiante et prend en charge la compression contrôlée de gaz spéciaux avec des exigences spécifiques en matière de pureté, d'étanchéité et de compatibilité des matériaux.
La série GD3 peut être configurée pour différentes conditions de pression d'entrée et de refoulement. En fonction de la configuration sélectionnée, les applications peuvent inclure la compression de gaz à partir de faibles pressions d'entrée, l'augmentation de la pression entre les étapes du processus et le transfert de gaz des systèmes de stockage vers des équipements à plus haute pression. Le rapport de pression requis, le débit de gaz et les propriétés du fluide sont des facteurs clés pour déterminer la configuration appropriée.
La sélection de l'équipement doit être basée sur l'ensemble des conditions de fonctionnement, y compris la pression d'entrée, la pression de refoulement cible, la capacité de débit, la composition du gaz et le cycle de service, plutôt que sur la seule pression de refoulement maximale. Ces paramètres permettent d'établir une configuration adaptée à l'application spécifique.
Avant l'expédition, le compresseur et ses composants sont préparés pour l'expédition avec un emballage sélectionné en fonction des dimensions de l'équipement, du poids et des exigences de transport. Des mesures de protection appropriées contribuent à réduire le risque de dommages pendant la manipulation et le transport.
Les modalités d'expédition peuvent être planifiées en fonction de la destination, du calendrier de livraison et des spécifications du fret. En fonction de l'équipement et de l'itinéraire, les options disponibles peuvent inclure le fret maritime, le fret ferroviaire ou d'autres méthodes de transport appropriées. Les unités surdimensionnées ou lourdes peuvent nécessiter des dispositions de chargement et de transport dédiées.
Jinding coordonne l'emballage d'exportation et les détails de livraison en fonction des exigences de commande convenues. Les dispositions spécifiques au projet peuvent inclure les marques d'expédition, les spécifications d'emballage et la coordination avec le transitaire désigné par le client.
Le plan final d'emballage et de transport est confirmé lors du traitement de la commande en fonction du modèle GD3 sélectionné, de la destination d'expédition et des exigences logistiques applicables.
La série GD3 peut être configurée pour des gaz de haute pureté, des gaz inertes, des gaz inflammables et explosifs, des gaz toxiques et d'autres gaz spéciaux. La configuration finale dépend des propriétés du support comprimé et des conditions d'exploitation du projet.
La gamme de produits GD3 couvre une large gamme de pressions d'aspiration et de refoulement. Selon le modèle sélectionné, les configurations répertoriées incluent des pressions d'entrée et des pressions de refoulement très faibles pouvant atteindre environ 35,3 MPa.
Les modèles représentatifs GD3 couvrent des capacités de débit d'environ 20 Nm³/h à 500 Nm³/h. La capacité appropriée doit être sélectionnée en fonction du flux de processus requis et des conditions de fonctionnement.
Oui. De nombreuses configurations GD3 sont conçues pour augmenter la pression du gaz d'une pression d'entrée existante à une pression de processus ou de stockage plus élevée. La pression d'aspiration et la pression de refoulement requises doivent être fournies pour la sélection technique.
La membrane sépare le gaz de procédé de l'entraînement hydraulique et du système de lubrification. Pendant le fonctionnement normal, le gaz de traitement n'entre pas directement en contact avec l'huile lubrifiante dans la chambre de compression.
Veuillez fournir le fluide gazeux, la composition ou la pureté du gaz, la pression d'aspiration, la pression de refoulement requise et le débit requis. Les heures de fonctionnement, les conditions d'installation, les exigences de refroidissement et les exigences électriques peuvent également aider les ingénieurs de Jinding à recommander une configuration appropriée.
Oui. La série GD3 peut être configurée en fonction des exigences de gaz comprimé et d'exploitation du projet. La sélection technique peut inclure des ajustements basés sur la pression, le débit, les propriétés du gaz et les conditions d'installation.
