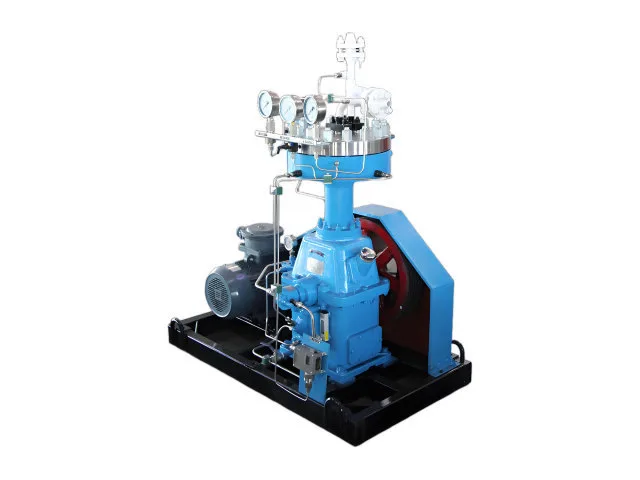

Compresseur à membrane GZ1

Un diaphragme sépare la chambre de compression du système hydraulique et de lubrification à l'intérieur du compresseur à membrane GZ1. Le gaz est comprimé par le mouvement du diaphragme plutôt que par un piston agissant directement dans la chambre à gaz, ce qui maintient l'huile hors du trajet du gaz. En tant que compresseur à un étage, le GZ1 est disponible dans des configurations allant du service haute pression à faible débit aux applications à débit plus élevé avec des rapports de pression modérés. La sélection est basée sur la combinaison réelle du débit de gaz, de la pression d'aspiration, de la pression d'échappement, de la température et des propriétés du gaz.

Modèle de produit et paramètres principaux

Quels problèmes de compression de gaz le GZ1 peut-il résoudre ?

Prévention du contact de l'huile avec le gaz comprimé

Pour les systèmes de gaz de haute pureté, maintenir la propreté du gaz peut être plus important que simplement atteindre la pression de refoulement requise. Le GZ1 utilise un diaphragme pour séparer la chambre à gaz des sections hydrauliques et de lubrification. Le gaz comprimé reste donc du côté gaz du diaphragme au lieu de passer par une chambre de compression lubrifiée à l'huile.

Cette configuration est utile lorsque le transfert de pétrole pourrait affecter la qualité du gaz, les équipements en aval ou le processus lui-même.

Haute pression à débit de gaz relativement faible

Certains systèmes de gaz nécessitent une augmentation substantielle de la pression sans nécessiter un débit de gaz important. Les configurations GZ1 couvrent ce type de service, y compris des modèles tels que GZ1-3/10-160, GZ1-5/13-200 et GZ1-20/10-500.

Le GZ1-20/10-500, par exemple, est spécifié pour 20 Nm³/h avec une pression d'aspiration de 1 MPa et une pression d'échappement de 49 MPa. La sélection du modèle dépend toujours des propriétés réelles du gaz et des conditions de fonctionnement.

Faire correspondre différentes conditions de pression en amont

La gamme GZ1 ne se limite pas à l'aspiration à pression atmosphérique. Les modèles disponibles incluent des pressions d'entrée allant de conditions de basse pression à des sources de gaz fortement pressurisées, y compris des configurations à 1,0, 1,3, 3,0, 5,0, 13,0 et 14,0 MPa.

Cela donne aux ingénieurs plus d'options lors de l'intégration du compresseur à une alimentation en gaz, un récipient de stockage ou une ligne de traitement existante.

Manipulation de gaz spéciaux et dangereux

Les gaz de haute pureté, les gaz inertes, les gaz inflammables et explosifs, les gaz toxiques et autres gaz spéciaux nécessitent une étanchéité, des matériaux et des contrôles de fonctionnement appropriés. Le principe de compression à membrane crée une chambre à gaz fermée et sépare le gaz du système de lubrification.

Pour les fluides spéciaux, la composition du gaz et les propriétés physiques et chimiques doivent être examinées avant de confirmer la configuration du compresseur. La compatibilité des matériaux et les conditions de fonctionnement font partie du processus de sélection.

Sélection d'un compresseur autour du processus réel

Un modèle de compresseur ne peut pas être sélectionné avec précision à partir du seul débit. Deux systèmes avec le même débit de gaz peuvent nécessiter des configurations de compresseur complètement différentes si leur pression d'aspiration, leur pression de refoulement, leur composition en gaz ou leur température de fonctionnement diffèrent.

Jinding peut évaluer les données de fonctionnement complètes et recommander une configuration GZ1 appropriée en fonction des conditions de débit de gaz et de pression requises.

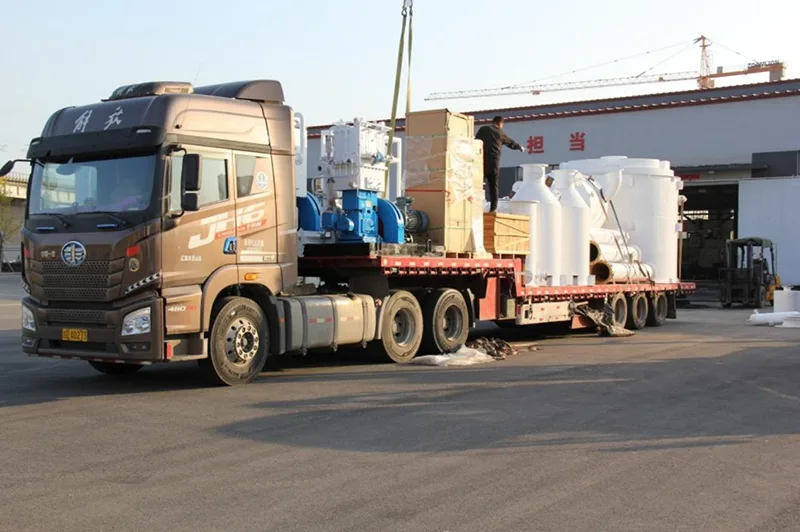

Emballage, chargement et livraison

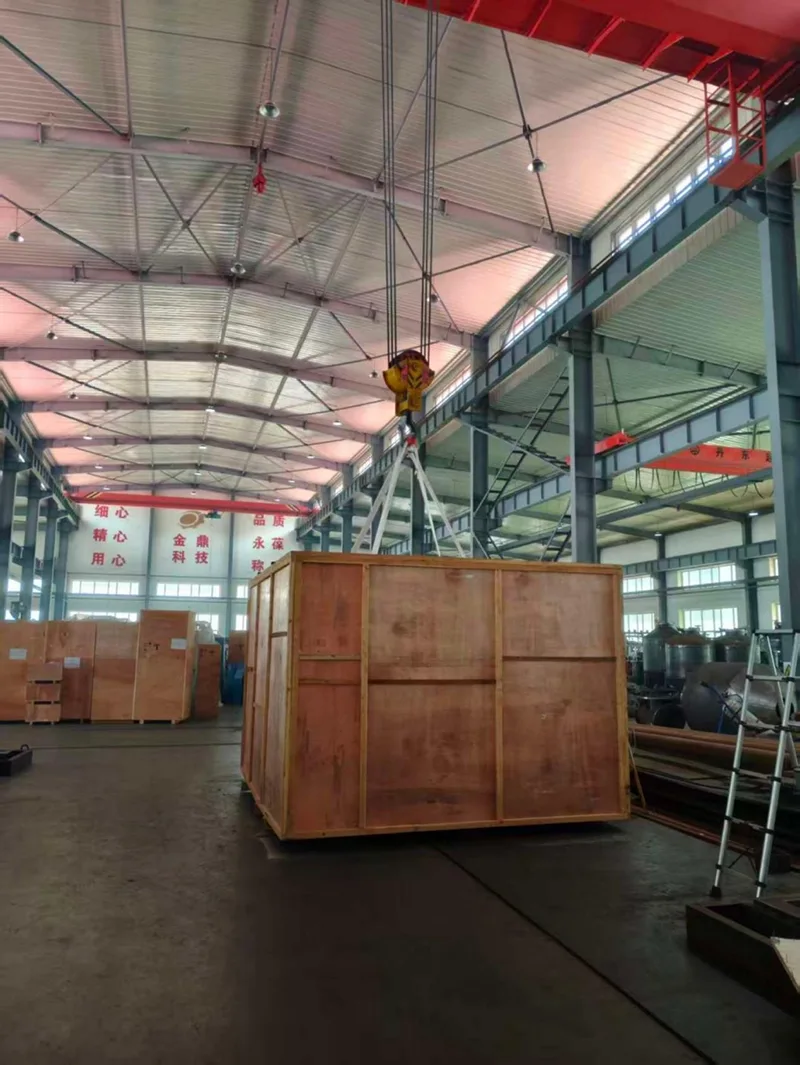

Jinding s'occupe de la préparation et de la livraison des compresseurs à membrane en fonction de la configuration de l'équipement et des exigences de transport. Avant l'expédition, le compresseur est préparé pour le chargement et la disposition de l'équipement est vérifiée par rapport aux exigences d'expédition.

Pour les compresseurs industriels de plus grande taille, le chargement et le transport nécessitent des dispositifs de levage appropriés et un positionnement sécurisé pendant le transport. Le processus de livraison peut être coordonné en fonction des dimensions de l'équipement, de la destination et des exigences du client.

FAQ

1. Quels gaz le compresseur à membrane GZ1 peut-il comprimer ?

Les configurations GZ1 peuvent être utilisées pour les gaz de haute pureté, les gaz inertes, les gaz inflammables et explosifs, les gaz toxiques et autres gaz spéciaux. La composition réelle du gaz doit être examinée avant de sélectionner les matériaux et la configuration du compresseur.

2. Quelle est la pression d'échappement maximale de la série GZ1 ?

Parmi les modèles fournis, le GZ1-20/10-500 atteint une pression d'échappement de 49 MPa. D'autres modèles couvrent différentes plages de pression, le modèle approprié doit donc être sélectionné en fonction des conditions de débit et d'entrée requises.

3. Le GZ1 peut-il comprimer des gaz de haute pureté sans contamination par l’huile ?

Le diaphragme sépare la chambre à gaz des sections hydrauliques et de lubrification, de sorte que le gaz comprimé n'entre normalement pas en contact direct avec l'huile lubrifiante. Cela rend la configuration adaptée à de nombreuses applications de gaz de haute pureté.

4. Le GZ1 peut-il être utilisé pour des gaz inflammables ou toxiques ?

Oui, la série GZ1 peut être configurée pour certaines applications de gaz inflammables, explosifs et toxiques. Étant donné que les propriétés du gaz varient considérablement, la composition du gaz, la pression de fonctionnement, la température ainsi que les données physiques et chimiques pertinentes doivent être fournies avant la sélection.

5. Comment choisir le bon modèle GZ1 ?

Commencez par le débit, la pression d'aspiration et la pression d'échappement requis. La composition du gaz, la température d'entrée et les exigences de fonctionnement sont également importantes. Jinding peut alors faire correspondre ces conditions avec les configurations GZ1 disponibles.

6. Quelles informations dois-je fournir lors d'une demande de devis GZ1 ?

Veuillez fournir la pression et la température d'entrée, la pression d'échappement requise, le débit volumétrique, le fluide comprimé et les exigences de fonctionnement. Pour les gaz spéciaux, fournissez la composition du gaz et les propriétés physiques et chimiques pertinentes afin que la configuration du compresseur puisse être correctement évaluée.
