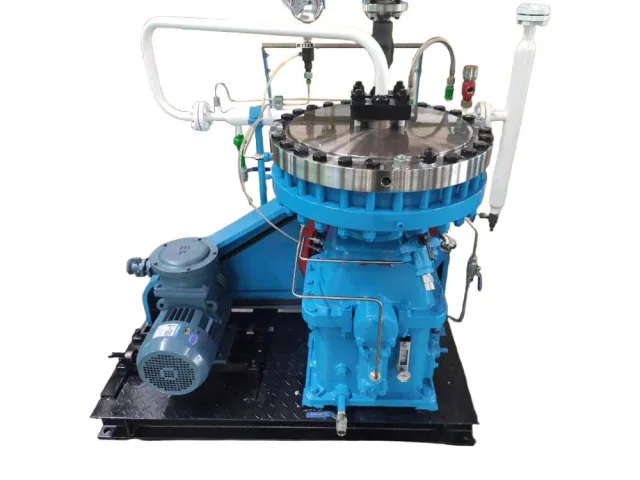

Compresseur à membrane GZ3

Un compresseur de gaz doit répondre aux conditions des deux côtés du processus. Le compresseur à membrane GZ3 offre différentes combinaisons de pression d'entrée, de pression de sortie et de débit de gaz afin que l'équipement puisse être sélectionné en fonction du processus réel plutôt qu'en fonction d'une seule tâche standard. La gamme comprend des unités compactes pour des quantités de gaz relativement faibles ainsi que des configurations à débit plus important, tandis que plusieurs modèles sont destinés à des augmentations de pression substantielles. Cela rend la gamme GZ3 applicable aux tâches de surpression, de pressurisation et de transfert de gaz où la pureté du gaz et la compression contrôlée sont importantes.

Modèles de produits et paramètres principaux

Sélection de la bonne plage de pression et de débit

La sélection d'un compresseur à membrane GZ3 nécessite d'adapter le modèle à la fois au débit de gaz requis et aux pressions d'entrée et de refoulement. Le numéro de modèle à lui seul ne fournit pas suffisamment d'informations pour déterminer si une configuration convient à un processus particulier.

Pour les applications avec une pression d'aspiration proche de la pression atmosphérique, les modèles tels que GZ3-20/13, GZ3-25/7, GZ3-30/12 et GZ3-40/10 couvrent différentes exigences de débit de gaz à des pressions de refoulement relativement faibles.

Lorsque le gaz d'entrée est déjà sous pression, le taux de compression requis change. Par exemple, le GZ3-45/0,5-10 fonctionne avec une pression d'entrée de 0,05 MPa et une pression de refoulement de 1,0 MPa, tandis que le GZ3-50/16-150 gère une pression d'entrée de 1,6 MPa et une pression de refoulement de 14,7 MPa.

Pour les applications à pression plus élevée, l'entrée peut déjà être de plusieurs MPa. Le GZ3-40/70-450 est spécifié pour une pression d'aspiration de 7,0 MPa et une pression d'échappement de 44,1 MPa. Le GZ3-90/100-340 fonctionne de 9,8 MPa à l'entrée à 33,3 MPa à la sortie.

Ces exemples illustrent pourquoi le débit ne doit pas être considéré isolément. La pression d'entrée, la pression de refoulement cible et la capacité de gaz requise doivent être évaluées ensemble pour identifier une configuration appropriée.

Traiter les données à confirmer avant de commander

Avant de spécifier un compresseur à membrane GZ3, fournissez les conditions de fonctionnement réelles et les exigences du processus. Ces informations permettent de déterminer le modèle et la configuration appropriés, notamment :

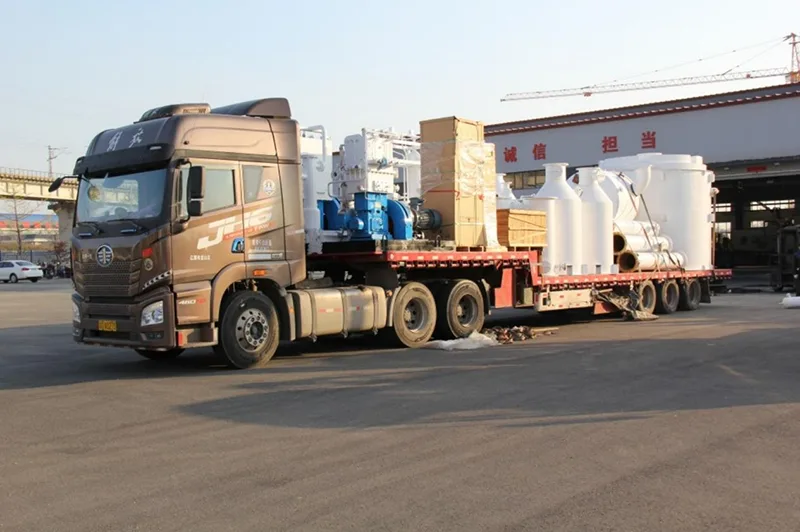

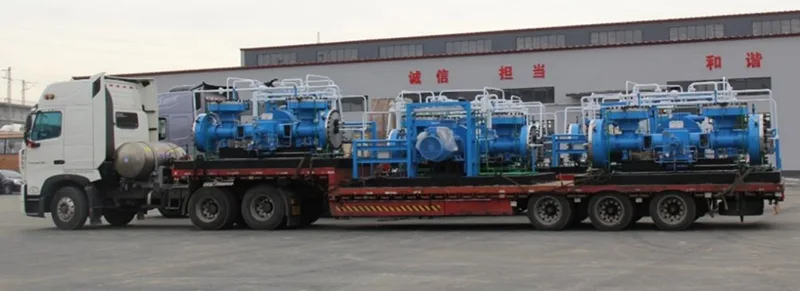

De l’atelier Jinding au chantier

Pour les équipements industriels, la livraison fait partie de la fourniture de l’équipement plutôt qu’après coup. Une fois le compresseur terminé et préparé pour l'expédition, l'unité est manipulée en fonction de ses dimensions et de son poids, sécurisée pour le transport et chargée pour être livrée sur le site du client.

Pour les projets à l'étranger, les modalités finales d'emballage et de transport doivent être confirmées en fonction de la configuration du compresseur, de l'itinéraire d'expédition et des exigences de destination.

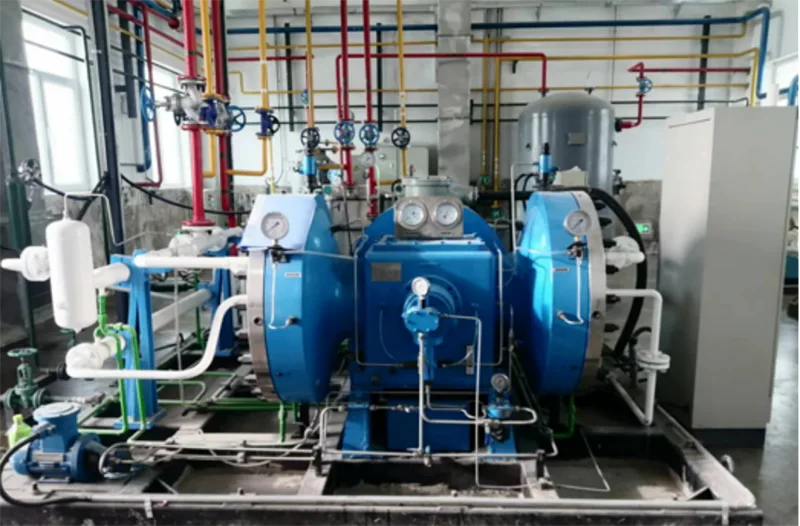

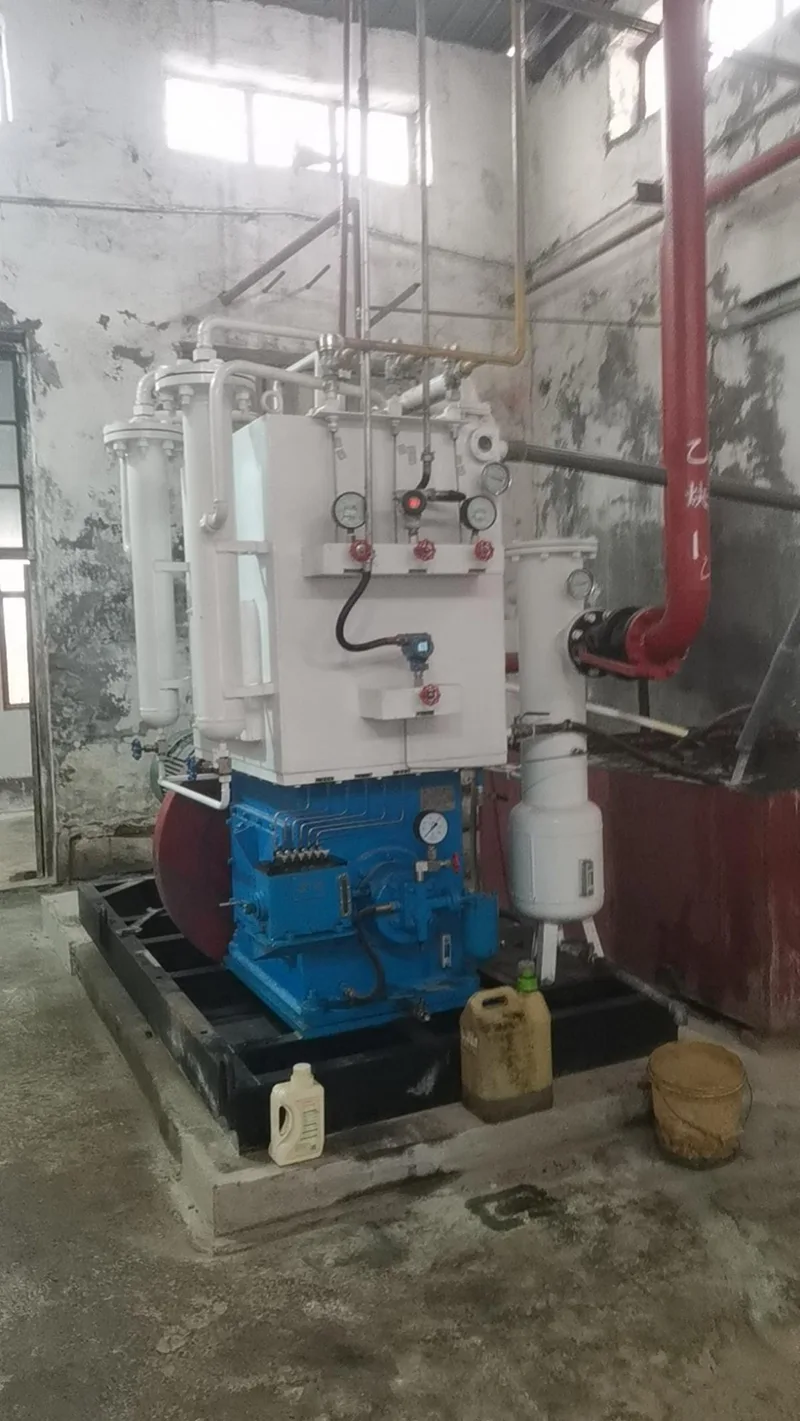

Où GZ3 est utilisé

Le compresseur à membrane GZ3 peut être envisagé pour les systèmes de gaz impliquant :

·Compression de gaz de haute pureté

·Systèmes d'approvisionnement en gaz spéciaux

·Pressurisation de gaz inerte

·Manipulation des gaz rares et précieux

·Gaz de procédé chimique

·Systèmes de gaz pétrochimiques

·Service de gaz inflammables et explosifs

·Manipulation des gaz toxiques

·Compression de gaz corrosifs

·Équipement de gaz haute pression

·Systèmes de laboratoire et de test de gaz

FAQ

1. Quels débits sont disponibles dans la gamme GZ3 ?

Les modèles fournis vont de 12 à 240 Nm³/h. Il existe également une configuration de plage de 60 à 90 Nm³/h répertoriée sous la référence GZ3-60～90/7～10-60.

2. Quelle est la pression de refoulement maximale des modèles GZ3 répertoriés ?

La pression d'échappement la plus élevée répertoriée est de 44,1 MPa pour le GZ3-40/70-450. Le GZ3-12/36-410 atteint 40,2 MPa.

3. Le GZ3 peut-il fonctionner avec une source de gaz sous pression ?

Oui. Plusieurs modèles ont des conditions d’aspiration sous pression. Le GZ3-90/100-340, par exemple, est spécifié avec une pression d'aspiration de 9,8 MPa.

4. Le GZ3 est-il adapté lorsque le gaz doit rester exempt d'huile de compresseur ?

Le diaphragme sépare la chambre à gaz du système d'huile, empêchant ainsi le contact direct entre le gaz comprimé et l'huile lubrifiante.

5. Comment choisir entre un modèle GZ3 à haut débit et à haute pression ?

Commencez par le débit de gaz requis, puis comparez la pression d'aspiration réelle et la pression d'échappement requise. Une application à haut débit avec une faible augmentation de pression représente une tâche de compresseur différente d'une application à faible débit nécessitant des dizaines de MPa à la sortie.

6. Que dois-je envoyer à Jinding pour un devis GZ3 ?

Indiquez le nom et la composition du gaz, le débit, la pression et la température d'aspiration, la pression d'échappement requise, les conditions de fonctionnement et toute exigence particulière concernant la pureté, les matériaux, l'étanchéité ou la manipulation des gaz dangereux. Jinding peut alors déterminer la configuration GZ3 appropriée.
