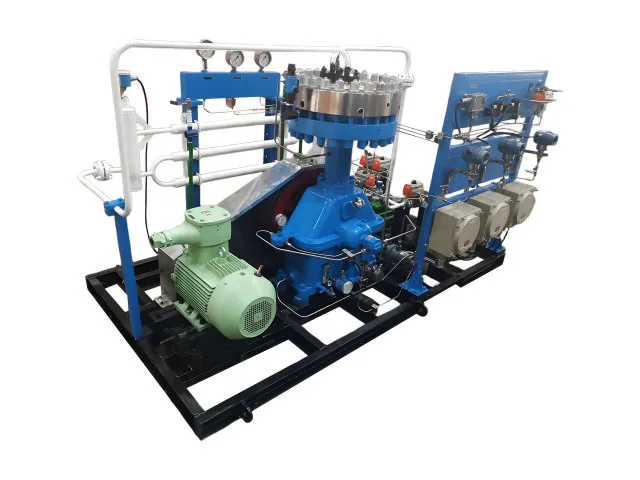

Compresseur à membrane GZ2

La compression des gaz dans les applications de gaz spéciaux nécessite plus qu'un rapport de pression approprié. La chambre de compression doit rester propre, le chemin du gaz doit être correctement scellé et le système hydraulique doit maintenir les conditions requises pour le mouvement de la membrane. Le compresseur à membrane GZ2 utilise une configuration de niveau 1 en forme de Z dans laquelle le moteur entraîne le vilebrequin et la bielle, le piston agit sur l'huile hydraulique et l'huile hydraulique entraîne le diaphragme par son mouvement alternatif. Les soupapes d'admission et d'échappement contrôlent le débit de gaz à chaque cycle de compression, tandis que le système d'huile de compensation maintient le volume d'huile requis dans le cylindre.

Comment GZ2 maintient une compression stable du diaphragme

Le moteur transfère la puissance au vilebrequin via une poulie. Le vilebrequin et la bielle convertissent ensuite le mouvement de rotation en mouvement alternatif du piston dans le cylindre d'huile.

Le mouvement du piston modifie la pression de l'huile hydraulique derrière le diaphragme. Le diaphragme suit ce changement de pression et effectue un mouvement de va-et-vient à l'intérieur de la culasse. Pendant la course d'aspiration, la chambre à gaz se dilate et aspire le fluide à travers la soupape d'admission. Pendant la course de compression, le volume de la chambre diminue et le gaz est comprimé avant de sortir par la soupape d'échappement.

Le gaz lui-même reste du côté opposé de la membrane à l'huile hydraulique. Cet agencement permet à l'entraînement mécanique et au système de lubrification de fonctionner sans placer d'huile lubrifiante directement dans le trajet du gaz comprimé.

Compensation d'huile pendant un fonctionnement continu

Une petite quantité d'huile hydraulique peut être perdue lors du mouvement normal du piston à travers le jeu autour du segment de piston, de la paroi du cylindre et de la rainure du segment. Si cette perte n'est pas compensée, les conditions hydrauliques nécessaires au bon mouvement de la membrane peuvent progressivement changer.

Le compresseur à membrane GZ2 utilise une pompe à huile de compensation pour reconstituer l'huile pendant le processus d'aspiration à membrane. La pompe fournit légèrement plus d’huile que la quantité de fuite prévue. L'excès d'huile est renvoyé vers le carter via une vanne de régulation de pression, qui contrôle la pression d'huile à la fin de la course de compression.

Cet agencement de compensation d'huile permet de maintenir le volume et la pression d'huile hydraulique requis pour un fonctionnement stable de la membrane pendant le service continu du compresseur.

Pureté et étanchéité du gaz

Le diaphragme sépare complètement le cylindre du cylindre d'huile. Le fluide comprimé n'entre donc pas directement en contact avec l'huile lubrifiante, ce qui réduit le risque de contamination par l'huile dans le flux gazeux.

La chambre de compression est formée par la surface de la culasse et le diaphragme comme une cavité fermée. Associé à l'agencement des soupapes d'admission et d'échappement, cela fournit un chemin de gaz contrôlé et de bonnes performances d'étanchéité.

Ces caractéristiques sont particulièrement utiles pour les gaz dont la pureté, le confinement ou la compatibilité doivent être soigneusement contrôlés, notamment les gaz de haute pureté, rares et précieux, corrosifs, toxiques, inflammables et explosifs.

Configuration technique

Service de gaz et adéquation avec l’industrie

Le compresseur à membrane GZ2 s'adapte aux systèmes de gaz où le processus de compression doit maintenir un chemin de gaz propre et un confinement contrôlé. La membrane sépare le fluide comprimé de l'huile hydraulique, ce qui rend le compresseur adapté aux applications impliquant des gaz de haute pureté et spéciaux ainsi que certains fluides dangereux ou corrosifs.

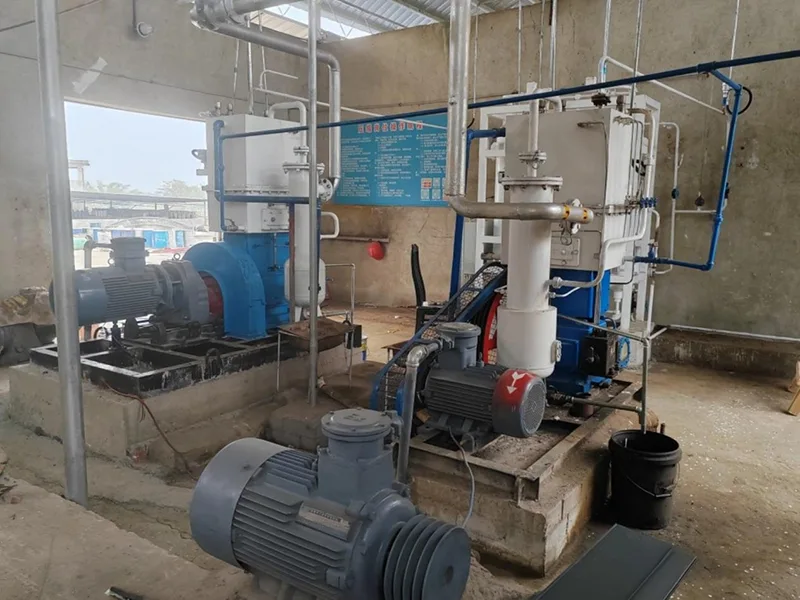

Les domaines de service courants comprennent l'approvisionnement en gaz de haute pureté, le traitement des gaz spéciaux, la manipulation des gaz rares et précieux, la production chimique et pétrochimique, les systèmes de gaz de laboratoire, les équipements d'essai de gaz et les processus de gaz à haute pression. Pour les gaz inflammables, explosifs, toxiques ou corrosifs, la configuration finale doit être confirmée par rapport à la composition réelle du gaz et aux conditions de fonctionnement.

Informations requises pour la sélection du GZ2

Lorsque vous demandez un compresseur à membrane GZ2 à Jinding, veuillez fournir les informations de fonctionnement suivantes :

Pression d'admission et température d'admission

Pression d'échappement requise

Débit volumétrique requis

Milieu compressé

Exigences de fonctionnement et d'installation

Composition des gaz et propriétés physico-chimiques pour fluides spéciaux

Pour les gaz présentant des caractéristiques corrosives, toxiques, inflammables, explosives ou autrement inhabituelles, des informations complètes sur le fluide sont importantes pour évaluer la compatibilité des matériaux et la configuration appropriée du compresseur.

FAQ

1. Comment le GZ2 éloigne-t-il l’huile lubrifiante du gaz comprimé ?

Le diaphragme forme une barrière complète entre la chambre à gaz et le cylindre d'huile. Le gaz reste dans la chambre de compression et n'entre pas directement en contact avec l'huile hydraulique et lubrifiante.

2. Pourquoi GZ2 utilise-t-il une pompe à huile de compensation ?

Une petite quantité d'huile peut être perdue du cylindre d'huile pendant le fonctionnement normal du piston. La pompe à huile de compensation compense cette perte et fournit légèrement plus d'huile que la fuite attendue. L'excès d'huile est renvoyé par la vanne de régulation de pression.

3. Le GZ2 est-il adapté aux gaz de haute pureté ?

Oui. Le diaphragme sépare le gaz comprimé du système de lubrification, aidant ainsi à empêcher l'huile lubrifiante de pénétrer dans le trajet du gaz. Cela rend le GZ2 adapté à de nombreuses applications de gaz de haute pureté et de gaz spéciaux.

4. Quels gaz peuvent être comprimés par le GZ2 ?

Les fluides spécifiés comprennent des gaz de haute pureté, des gaz inertes, des gaz inflammables et explosifs, des gaz toxiques et d'autres gaz spéciaux. Les gaz rares, précieux, corrosifs et à haute pression peuvent également être envisagés après vérification de leurs propriétés spécifiques.

5. Le GZ2 utilise-t-il une compression en un seul étage ?

Oui. GZ2 utilise une configuration à un étage de niveau 1 avec une disposition structurelle en forme de Z.

6. Quelles informations sont nécessaires avant de commander un compresseur à membrane GZ2 ?

Jinding a besoin de la pression et de la température d'entrée, de la pression d'échappement, du débit requis, de la composition du gaz et des exigences de fonctionnement. Pour les gaz spéciaux, les données sur les propriétés physiques et chimiques doivent également être fournies afin que la configuration du compresseur puisse être correctement évaluée.
