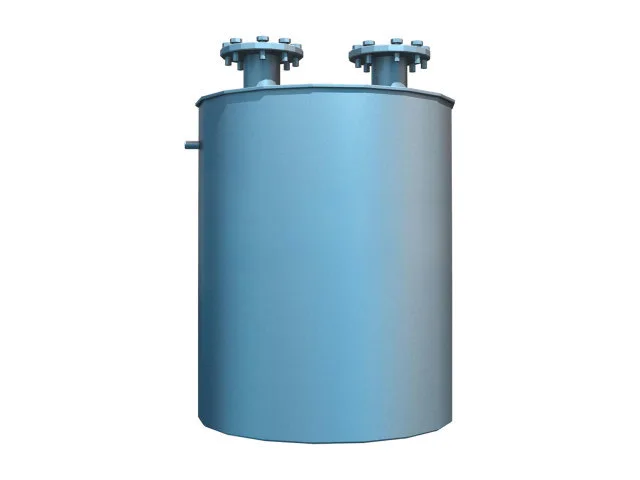

L'arrangement de joint d'eau avant et arrière est utilisé dans le cadre du système de sécurité du pipeline. Des joints d'étanchéité à l'eau de sécurité sont installés à des positions sélectionnées entre les différentes sections du processus pour assurer la séparation et la protection.
Dans des conditions normales de fonctionnement, l’acétylène suit le chemin d’écoulement du gaz conçu. Lorsque des conditions anormales se produisent, le joint hydraulique fournit une barrière supplémentaire entre les sections connectées. Cette disposition peut contribuer à limiter l'influence d'un incident sur les équipements adjacents et contribue à la conception globale de la sécurité du système à acétylène.
Les systèmes de production et de traitement de l’acétylène peuvent inclure des équipements à basse et à haute pression. Un joint hydraulique de sécurité peut être installé entre différentes sections de pression pour fournir une séparation supplémentaire du processus. Si une condition anormale se produit d’un côté du pipeline, le but de l’arrangement est de réduire la possibilité que cette condition affecte directement l’équipement de l’autre côté.
Le processus à l’acétylène relie plusieurs équipements via des pipelines. Les joints hydrauliques introduisent des points de protection supplémentaires sur cet itinéraire. Au lieu de s'appuyer uniquement sur l'équipement connecté lui-même, le système de pipelines comprend une barrière de sécurité intermédiaire entre les sections de processus sélectionnées.
En cas d'accident impliquant des équipements ou des canalisations situées derrière un joint hydraulique de sécurité, cet agencement peut assurer un certain effet d'isolation et d'ignifugation.
L'agencement des joints d'eau avant et arrière fonctionne avec d'autres composants de sécurité utilisés dans une usine d'acétylène. Selon la conception du processus, ceux-ci peuvent inclure des instruments de surveillance de la pression, des vannes d'arrêt, des pare-flammes, des soupapes de sécurité, des équipements de surveillance automatique et d'autres dispositifs de protection.
Un pipeline continu d'acétylène relie les différentes étapes du processus de production. Bien que chaque machine remplisse une fonction distincte, le mouvement du gaz crée une connexion physique entre le générateur, l'équipement de stockage, le système de purification, l'équipement de séchage, le compresseur et la section de remplissage. C'est pourquoi la protection des pipelines mérite la même attention que les principaux équipements de traitement.
L'importance d'un dispositif de joint d'eau avant et arrière peut être comprise de plusieurs manières :
· Il introduit une séparation supplémentaire entre les équipements connectés.
· Il permet d'isoler différentes sections de pression.
· Il ajoute un point de protection dans le pipeline d'acétylène.
· Cela peut aider à réduire l'influence de conditions anormales sur les équipements de traitement adjacents.
· Il prend en charge la conception de sécurité du système complet de production et de manipulation d'acétylène.
1. Générateur d'acétylène → 2. Réservoir d'eau de haut niveau → 3. Joint d'eau de sécurité → 4. Réservoir de gaz → 5. Joint d'eau de sécurité → 6. Tour de purification 1 → 7. Tour de purification 2 → 8. Tour de neutralisation → 9. Sécheur basse pression → 10. Compresseur d'acétylène → 11. Séparateur huile-eau → 12. Tamis moléculaire Sèche-linge → 13. Système de remplissage d'acétylène
Une fois l’acétylène généré, le gaz traverse l’équipement en amont et traverse un joint hydraulique de sécurité avant d’entrer dans le réservoir de gaz. Un autre joint hydraulique de sécurité est positionné avant que le gaz n'entre dans le processus de purification en aval.
À partir de là, l'acétylène continue par la purification, la neutralisation, le séchage à basse pression, la compression, la séparation, le séchage sur tamis moléculaire et enfin le système de remplissage.
Jinding peut coordonner la préparation et la livraison des équipements en fonction de la portée du projet.
La base de fabrication de Jinding à Dandong prend en charge la production et la fourniture de compresseurs industriels et d'équipements à acétylène, permettant ainsi de coordonner les équipements associés dans le cadre d'un accord d'approvisionnement de projet plus large.
Vous envisagez une nouvelle ligne de production d’acétylène ou modernisez une station existante ?
Envoyez à Jinding votre flux de processus, vos exigences de production et les informations disponibles sur le site pour discuter d'un arrangement de joint d'eau avant et arrière approprié.
Jinding peut fournir des conseils techniques et une assistance en matière d'équipement pour la génération, la purification, le séchage, la compression, le stockage, le remplissage, la surveillance de la sécurité et les projets de gaz industriels associés.
