L'équipement de compression d'acétylène est sélectionné en fonction du déplacement du gaz, de la pression d'entrée, de la pression de refoulement requise et des conditions du processus en aval. Ces facteurs aident à déterminer si un compresseur à piston d'acétylène ou une autre configuration de compresseur à gaz alternatif convient à l'application.
Dans une chaîne de production d’acétylène, le compresseur relie la préparation du gaz en amont au traitement ou à la livraison en aval.
Après la génération et les étapes de traitement du gaz requises, l’acétylène devra peut-être être transféré vers le stockage, le séchage, le remplissage de bouteilles ou d’autres équipements de traitement. Si la pression d'entrée disponible est insuffisante pour l'étape suivante, la compression élève la pression du gaz jusqu'au niveau requis par le système.
La sélection de l'équipement commence donc par la position du compresseur dans le processus. Les détails clés incluent la source de gaz, le débit requis, les conditions d’entrée et la pression de refoulement cible.
Le déplacement du gaz est un paramètre de dimensionnement principal et peut être spécifié en m³/min. La capacité requise doit correspondre à la demande du processus et aux conditions de fonctionnement attendues.
La pression de décharge est un autre paramètre critique. Il doit être déterminé par les exigences de l’équipement en aval et du processus global, plutôt que considéré isolément.
La pression d'entrée, les conditions du gaz, le programme de fonctionnement et les raccordements de tuyauterie affectent également la configuration de l'équipement. Ces paramètres doivent être examinés ensemble pour identifier une spécification de compresseur appropriée.

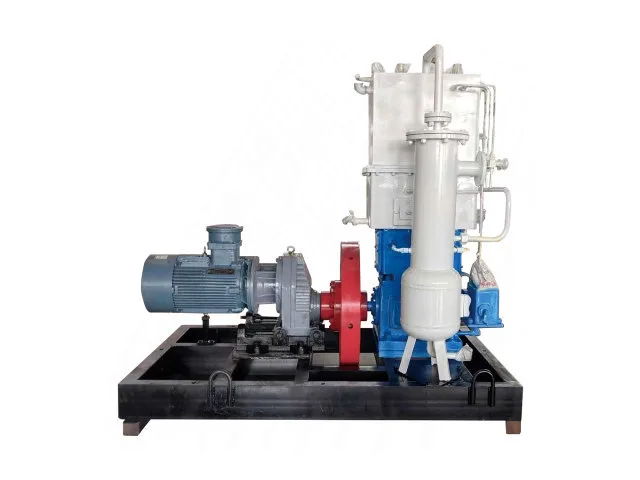

Un compresseur à piston alternatif comprime le gaz grâce au mouvement répété d'un piston à l'intérieur d'un cylindre. Pendant la course d'aspiration, le gaz pénètre dans la chambre de compression par la soupape d'admission. À mesure que le piston se déplace dans la course de compression, le volume de la chambre diminue et la pression du gaz augmente. Une fois les conditions de décharge atteintes, le gaz comprimé sort par la vanne de décharge.
Ce cycle se répète pendant le fonctionnement. Le déplacement requis, la pression nominale et la disposition des étages de compression dépendent des conditions de traitement et des exigences de performance du système à acétylène.
|
Modèle |
Moyen |
Déplacement |
Pression d'échappement |
Dimensions hors tout |
Poids |
Actionneur |
|
|
Pouvoir |
Tension |
||||||
|
2Z-(0,34-0,67)/25 |
Acétylène |
0,34-0,67 |
2.5 |
1700x800x1400 |
1.1 |
11 |
380 |
|
2Z-0,67/25 |
Acétylène |
0.67 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-0,8/25 |
Acétylène |
0.8 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-(0,5-0,8)/25 |
Acétylène |
0,5-0,8 |
2.5 |
1900x900x2000 |
2.2 |
15 |
380 |
|
2Z-1.33/25 |
Acétylène |
1.33 |
2.5 |
2035x1240x2260 |
3 |
18.5 |
380 |
|
2Z-1.67/25 |
Acétylène |
1.67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,67-1,5)/25 |
Acétylène |
0,67-1,5 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,835-1,67)/25 |
Acétylène |
0,835-1,67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
Une fois que l’acétylène a traversé les étapes de production et de traitement requises, un équipement de compression est utilisé lorsque le gaz doit être acheminé vers un processus en aval à plus haute pression.
Pour les projets de remplissage de gaz, une étape de compression stable constitue un élément important du déplacement de l’acétylène traité vers le système de remplissage ultérieur.
Le compresseur peut être intégré dans des systèmes de gaz industriels où l'acétylène doit être transféré entre les sections du processus dans des conditions de pression contrôlées.
Les projets utilisant l'acétylène comme gaz d'alimentation industriel peuvent nécessiter un équipement de compression dédié dans le cadre de leur processus de traitement du gaz.
Pour les clients achetant un équipement complet de production d’acétylène, le compresseur à piston peut être envisagé avec des générateurs, des équipements de purification, des séchoirs, des systèmes de surveillance de sécurité et d’autres équipements auxiliaires.
Jinding est un fabricant chinois de compresseurs industriels et d'équipements de production d'acétylène. Créée en 1995, Liaoning Jinding Technology Development Co., Ltd. développe et fabrique des compresseurs à membrane, des compresseurs à piston, des compresseurs à liquide et des équipements de production d'acétylène.
La gamme de produits de l'entreprise permet aux clients travaillant sur des projets d'acétylène de s'approvisionner en différents types d'équipements de traitement auprès d'un fabricant familier avec les systèmes de compression de gaz et de production d'acétylène.
La portée technique de Jinding comprend la sélection des équipements, le support technique, la fabrication, la fourniture d'équipements, l'assistance à l'installation et à la mise en service, le support à la maintenance et le service de pièces de rechange selon les exigences du projet.
Pour les projets d’acétylène impliquant plusieurs équipements, cela peut simplifier la communication entre les sections de génération de gaz et de compression.
Oui. La gamme de produits répertoriée est conçue pour les applications de compression de gaz acétylène et est destinée à être utilisée dans les systèmes de production, de traitement, d'approvisionnement en acétylène et dans les systèmes de gaz industriels associés.
Les modèles répertoriés sur cette page ont une pression d'échappement de 2,5 MPa(G).
Les modèles répertoriés couvrent des capacités de déplacement de 0,34 m³/min à 1,67 m³/min, y compris plusieurs configurations intermédiaires.
Le modèle doit être sélectionné en fonction des besoins réels en matière de débit d'acétylène, de l'état d'entrée, de la pression de refoulement, de la capacité de production de gaz en amont et de la demande du processus en aval.
Oui. Jinding fabrique des équipements de production d'acétylène et des équipements de compression de gaz associés. En fonction des exigences du projet, le compresseur peut être envisagé avec des générateurs d'acétylène, des systèmes de purification, des séchoirs, des équipements de surveillance et d'autres équipements auxiliaires.
Les modèles de la plage de paramètres actuelle sont répertoriés avec une alimentation électrique de 380 V.
Oui. Les dimensions hors tout et le poids de l'équipement varient selon le modèle. L'espace des fondations, l'accès pour la maintenance, les conditions de levage et la disposition de la tuyauterie doivent être pris en compte avant la sélection finale de l'équipement.
Les informations recommandées comprennent la capacité de gaz requise, les conditions d'entrée, la pression de refoulement requise, les exigences de fonctionnement, l'alimentation électrique et toute condition particulière du projet. Cela permet à Jinding d'évaluer l'application et de recommander une configuration appropriée.
