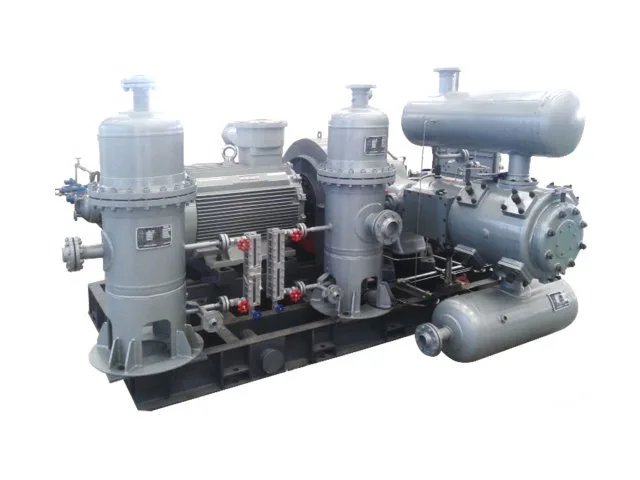

Compresseur à piston de type P

Le compresseur à piston de type P est un compresseur alternatif développé pour la compression des gaz de procédés pétrochimiques et industriels. Son agencement mécanique comprend un corps de compresseur intégré, un vilebrequin en fonte ductile, une technologie de lubrification directe pour la section de transmission et une connexion filetée entre le piston et la traverse.

La série fonctionne principalement à 420 tr/min et prend en charge jusqu'à deux étages de compression. Les modèles disponibles couvrent différentes combinaisons de pression d'aspiration, de pression de refoulement et de capacité de gaz, ce qui permet d'adapter le compresseur aux tâches de processus individuelles plutôt que de traiter toutes les applications de compression de gaz de la même manière.

Plage de fonctionnement et spécifications techniques de la série P

Le compresseur à piston de type P est disponible dans des configurations avec une puissance motrice nominale de 30 à 90 kW et jusqu'à deux étages de compression. Les modèles répertoriés couvrent des débits nominaux de 3 à 91,8 Nm³/min, avec des pressions d'entrée allant de 0,05 à 5,0 MPa(G) et des pressions de sortie de 0,65 à 5,5 MPa(G).

Tous les modèles répertoriés ci-dessous disposent d'une lubrification des cylindres sans huile et d'une vitesse nominale de 420 tr/min. La sélection du modèle doit être basée sur le débit requis, les pressions d'entrée et de refoulement, les propriétés du gaz et les conditions de fonctionnement.

Pourquoi la configuration des cylindres sans huile est importante

Ce compresseur à piston de type P sépare les exigences de compression du cylindre des exigences de lubrification du système de transmission principal. Alors que la section de transmission utilise le dispositif de lubrification mécanique requis, le cylindre lui-même est configuré pour une compression de gaz sans huile.

Pour les acheteurs, la principale considération n’est pas simplement de savoir si un compresseur est décrit comme étant sans huile. La question la plus importante est de savoir si la configuration des bouteilles correspond aux exigences du système de gaz.

Une configuration de cylindre sans huile peut être envisagée lorsque le processus nécessite un contrôle de l'éventuelle introduction d'huile dans le flux de gaz comprimé, en particulier lorsque la propreté du gaz ou les exigences de traitement en aval doivent être prises en compte.

Gaz de procédé pour applications pétrochimiques

Le compresseur à piston de type P peut être sélectionné pour différents gaz industriels et pétrochimiques. La configuration du compresseur doit toujours être évaluée en fonction des caractéristiques du fluide de traitement réel.

Informations nécessaires pour la sélection du compresseur

Pour recommander un compresseur à piston de type P approprié, Jinding a généralement besoin des informations suivantes :

1. Gaz comprimé ou milieu gazeux

2. Composition du gaz, le cas échéant

3. Pression d'aspiration

4. Température d'aspiration

5. Pression de décharge requise

6. Débit de gaz requis

7. Exigences de fonctionnement continu ou intermittent

8. Exigences du processus en aval

9. Environnement d'installation

10. Exigences pertinentes en matière de sécurité ou de projet

Pour les gaz spéciaux et les gaz de procédé mixtes, les informations sur les propriétés physiques et chimiques du fluide peuvent aider à déterminer une configuration de compresseur plus adaptée.

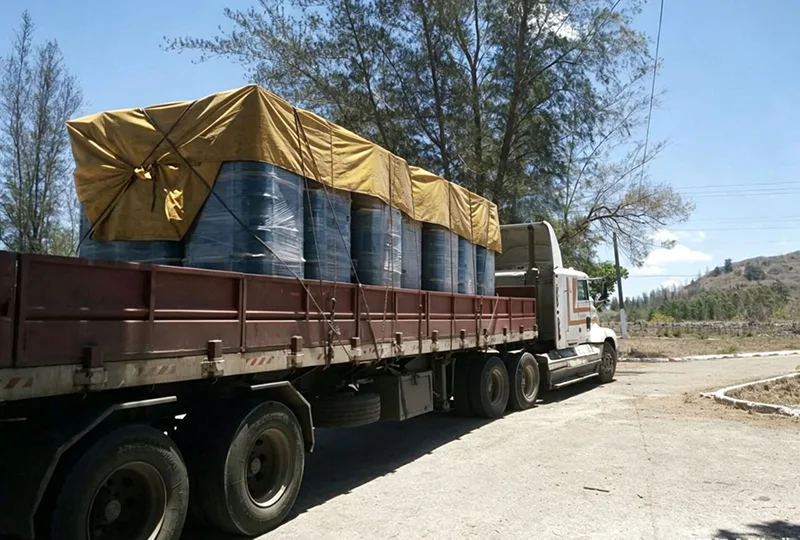

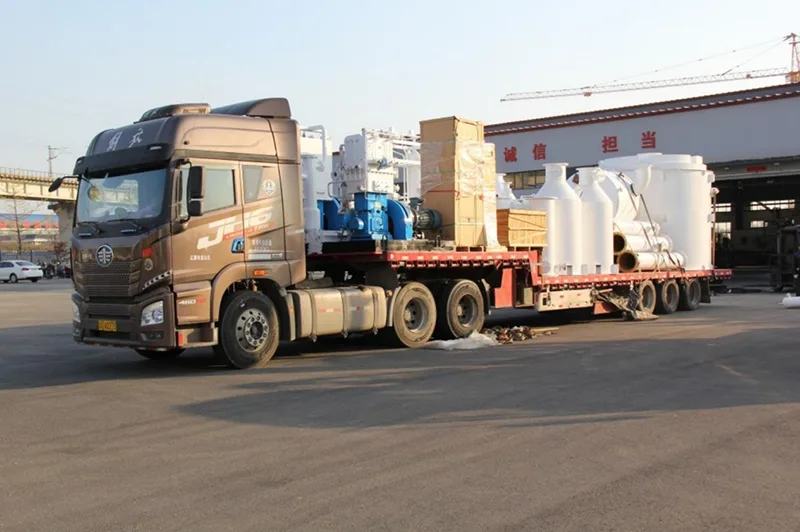

Assistance au chargement et à la livraison

La livraison du compresseur implique bien plus que la préparation de l’équipement pour l’expédition. La taille de l'équipement, les exigences d'emballage, les conditions de transport, les modalités de levage et les calendriers de livraison peuvent tous affecter le plan de livraison final.

Contactez Jinding pour discuter de vos besoins en compresseurs et demander une assistance technique pour la sélection.

FAQ

1. À quoi sert un compresseur à piston de type P ?

Il est conçu pour les applications industrielles de compression de gaz, notamment l'augmentation du gaz de procédé, le transfert de gaz et la fourniture de gaz comprimé aux équipements en aval.

2. Quels débits sont disponibles ?

Les modèles répertoriés couvrent des débits nominaux de 3 à 91,8 Nm³/min, selon la configuration sélectionnée.

3. Quelles pressions d’entrée et de sortie sont disponibles ?

Les modèles répertoriés couvrent des pressions d'entrée de 0,05 à 5,0 MPa(G) et des pressions de sortie de 0,65 à 5,5 MPa(G).

4. Utilise-t-il une lubrification des cylindres sans huile ?

Oui. Toutes les configurations dans les données fournies spécifient une lubrification des cylindres sans huile. Cela ne signifie pas nécessairement que chaque composant de la machine complète fonctionne sans huile lubrifiante.

5. Combien d’étages de compression sont disponibles ?

Les spécifications fournies indiquent des configurations avec jusqu'à deux étages de compression. La disposition exacte dépend du modèle sélectionné.

6. Comment sélectionner le bon modèle ?

La sélection dépend de la composition du gaz, du débit requis, de la pression d'entrée, de la pression de refoulement cible, de la température de fonctionnement et du cycle de service.

7. Quelles informations sont nécessaires pour un devis technique ?

Fournissez le fluide gazeux, la capacité requise, les pressions d’entrée et de sortie, les conditions de fonctionnement et toute exigence spécifique en matière de matériel ou de sécurité.

8. Quel entretien est requis ?

L'entretien de routine doit suivre les instructions du fabricant et peut inclure l'inspection des soupapes, des segments de piston, des joints, des systèmes de lubrification le cas échéant, des dispositifs de refroidissement et des connexions. Les intervalles d'entretien dépendent des conditions de fonctionnement et de la configuration de l'équipement.
