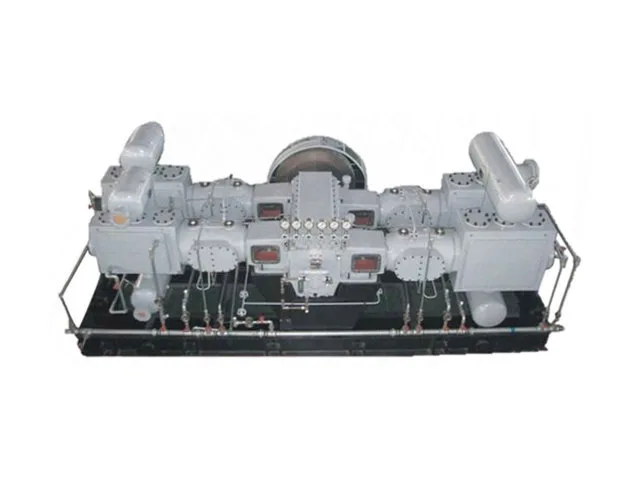

Compresseur à piston de type M

Plutôt que d'être limité à une condition de pression ou de débit fixe, le compresseur à piston de type M comprend des configurations pour l'aspiration atmosphérique, l'admission de gaz basse pression et le gaz de traitement sous pression. Différentes dispositions de bouteilles peuvent également être sélectionnées en fonction de la pression de refoulement requise, des propriétés du gaz, de la demande de débit et des conditions du procédé. Le niveau de compression maximum est de quatre étages.

Pour les usines pétrochimiques et les systèmes de gaz industriels traitant des volumes de gaz importants, le choix du compresseur est généralement déterminé par la fonction opérationnelle complète plutôt que par la seule pression. La gamme M Type est donc configurée autour des exigences réelles du processus de chaque projet.

Principaux paramètres techniques

La structure d'équilibre symétrique

La disposition d'équilibrage symétrique est l'une des caractéristiques déterminantes du compresseur à piston de type M.

Lors d'une compression alternative, le piston et les composants de connexion génèrent en permanence des forces d'inertie. À mesure que la capacité du compresseur et la puissance motrice augmentent, le contrôle de ces forces devient de plus en plus important pour le fonctionnement global de la machine. La disposition symétrique aide à équilibrer le mouvement des composants alternatifs et permet un fonctionnement plus fluide sous des charges de compression industrielles importantes.

Combiné au corps intégré du compresseur, cet agencement structurel fournit une base mécanique stable pour les applications à haute puissance.

Le vilebrequin en acier forgé est utilisé pour résister aux charges de transmission générées lors d'un fonctionnement continu, tandis que la connexion semi-hydraulique entre le piston et la traverse soutient le système de transmission utilisé dans les configurations de compresseurs plus grandes.

Qu'est-ce qui prend en charge un fonctionnement stable à long terme ?

Corps de compresseur intégré

Le type M utilise une structure de carrosserie intégrale pour assurer la rigidité de l'ensemble compresseur et soutenir l'alignement des principaux composants mécaniques.

Vilebrequin en acier forgé

Un vilebrequin en acier forgé est utilisé pour le système de transmission. Cette construction est adaptée aux conditions de charge associées à la compression de gaz à haute puissance.

Vitesse de fonctionnement contrôlée

Selon la configuration, les compresseurs de type M fonctionnent dans une plage de vitesse d'environ 300 à 490 tr/min. La vitesse sélectionnée est adaptée au modèle de compresseur et à la fonction du processus.

Technologie de lubrification inversée

La section de transmission adopte une technologie de lubrification inversée pour répondre aux exigences de lubrification des composants mécaniques mobiles pendant le fonctionnement.

Connexion du piston et de la traverse

La technologie de connexion semi-hydraulique utilisée entre le piston et la traverse fait partie de la structure mécanique robuste du compresseur.

Ensemble, ces caractéristiques structurelles permettent un fonctionnement stable dans les applications où le compresseur peut être amené à gérer de gros volumes de gaz et des charges de travail industrielles soutenues.

Cylindre lubrifié ou sans huile — Quelle configuration convient au processus ?

La série de compresseurs à piston de type M comprend des configurations de cylindres lubrifiés et sans huile. Le choix approprié dépend du gaz comprimé, des exigences du processus, de l'équipement en aval et des exigences de propreté du gaz.

Gaz de procédé pour les applications de compression de type M

La série M Type est destinée aux tâches de compression de gaz pétrochimiques et industrielles impliquant une gamme de fluides de traitement. Les gaz applicables peuvent inclure :

Hydrogène:Utilisé dans le traitement de l'hydrogène, le raffinage et d'autres systèmes de gaz industriels, avec la configuration déterminée par le débit et la pression de fonctionnement requis.

Azote:Appliqué dans les systèmes d'approvisionnement en gaz industriels, de transfert d'azote et de processus pétrochimiques où des exigences spécifiques en matière de pression et de capacité doivent être respectées.

Gaz de pétrole :Utilisé dans la compression et le transfert de gaz de pétrole, avec une sélection d'équipement basée sur la composition du gaz et les conditions de fonctionnement.

Gaz d’hydrocarbures légers :Des configurations appropriées peuvent être envisagées pour comprimer les hydrocarbures légers en fonction de leurs propriétés physiques et des exigences du procédé.

Éthylène:Les exigences de compression dépendent du débit requis, du rapport de pression, des propriétés du gaz et des conditions du procédé.

Propylène :Utilisé dans le traitement du propylène et les systèmes pétrochimiques associés où le compresseur doit répondre aux exigences spécifiées en matière de débit et de pression.

Gaz riche :Appliqué à la compression de gaz riches et à la gestion des gaz de procédé, en fonction de la composition du gaz et des conditions de fonctionnement du système.

Gaz analytiques et autres gaz spéciaux :Ces applications nécessitent une évaluation de la composition du gaz, des propriétés physiques et chimiques, de la compatibilité des matériaux et de toute exigence spécifique de pureté ou de sécurité avant la sélection de l'équipement.

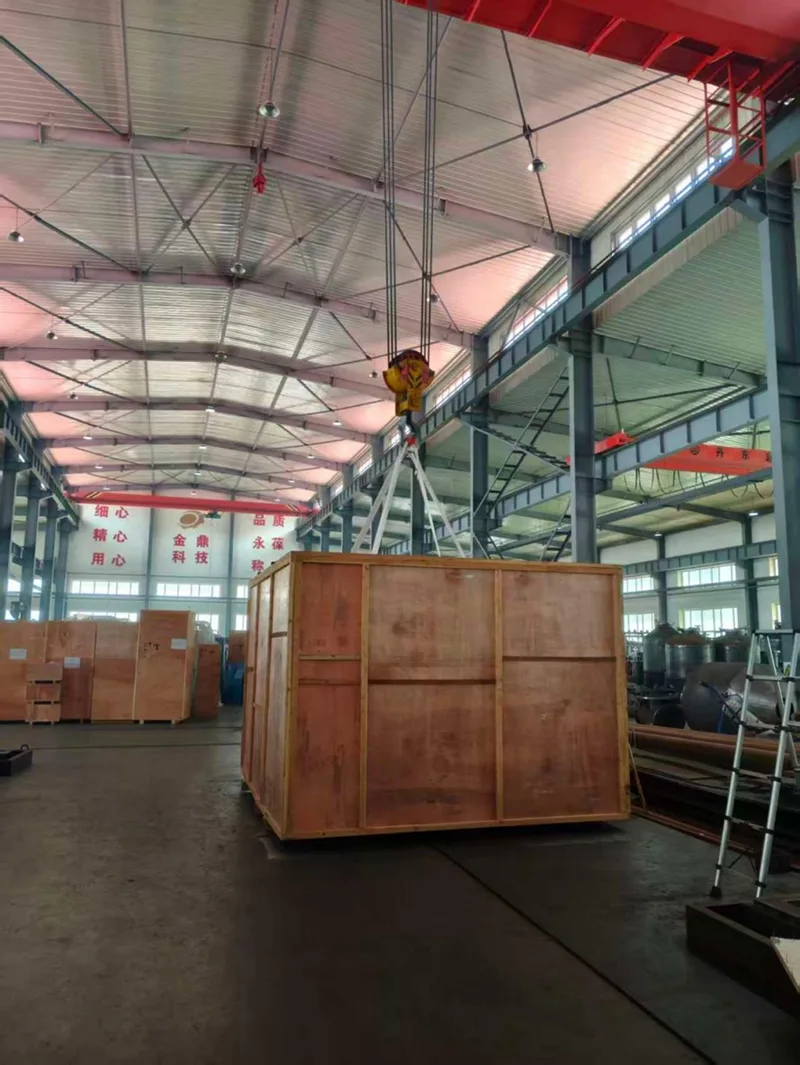

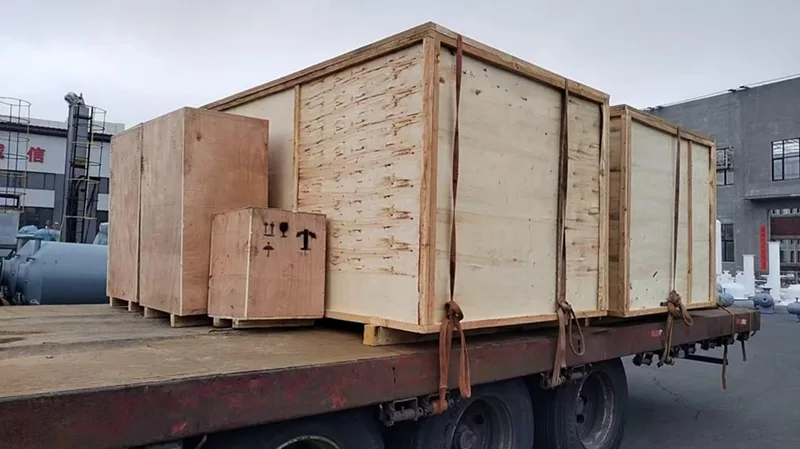

Jinding Support logistique et livraison d’équipement

Les grands compresseurs industriels nécessitent plus que l’expédition de produits ordinaires. Les dimensions de l'équipement, le poids, les conditions de transport, les modalités de levage et l'accès au site peuvent tous devoir être pris en compte avant la livraison.

Pour les clients achetant de gros compresseurs à piston ou des systèmes complets de compression de gaz, la planification de la livraison peut être coordonnée avec la configuration de l'équipement et les exigences du projet.

FAQ

1. À quoi sert un compresseur à piston de type M ?

Le compresseur à piston de type M est conçu pour les applications industrielles de compression de gaz qui nécessitent une capacité de débit et des performances de pression appropriées. Selon la configuration, il peut être utilisé dans le traitement chimique, les opérations pétrochimiques, le traitement du gaz et d'autres systèmes de gaz industriels.

2. Quels types de gaz peut-il comprimer ?

Les fluides gazeux applicables dépendent de la conception du compresseur, des matériaux des composants, de la disposition des joints et des conditions de fonctionnement. Les clients doivent fournir la composition du gaz et les propriétés pertinentes pour confirmer la compatibilité des matériaux et l'adéquation de l'équipement.

3. Comment choisir le bon débit et la bonne pression de refoulement ?

La sélection du modèle doit prendre en compte le débit de gaz requis, la pression d'entrée, la pression de refoulement cible, la composition du gaz et les conditions de fonctionnement. La fourniture de ces paramètres permet à l'équipe d'ingénierie d'évaluer une configuration appropriée.

4. Combien d’étapes de compression sont nécessaires ?

Le nombre d'étages requis dépend du rapport de pression, des propriétés du gaz, des limites de température de refoulement et des exigences de fonctionnement. Une compression en plusieurs étapes peut être envisagée lorsque le processus nécessite une augmentation substantielle de la pression.

5. Le compresseur est-il sans huile ?

Les exigences de lubrification dépendent de la configuration spécifique. Les clients doivent confirmer si le cylindre et les autres composants pertinents utilisent des conceptions sans huile ou lubrifiées, en particulier lorsque la contamination des gaz de procédé doit être contrôlée.

6. Quel système de refroidissement utilise-t-il ?

Le système de refroidissement dépend du modèle sélectionné, des étages de compression, des propriétés du gaz et des conditions de fonctionnement. La configuration de refroidissement appropriée doit être confirmée lors de l'évaluation technique.

7. Le compresseur peut-il être personnalisé pour des applications spécifiques ?

La configuration de l'équipement peut être évaluée en fonction des exigences du projet, notamment la composition du gaz, le débit, les pressions d'entrée et de refoulement, la disposition d'entraînement, les matériaux et les systèmes auxiliaires. Les options de personnalisation finales dépendent de la faisabilité technique et du modèle sélectionné.

8. Quelles informations sont nécessaires pour la sélection et le devis du modèle ?

Veuillez fournir le fluide gazeux, le débit requis, la pression d'entrée, la pression de refoulement cible, la température de fonctionnement, le cycle de service, les conditions du site et toute exigence particulière en matière de sécurité ou de matériaux. Ces détails aident l'équipe d'ingénierie à évaluer l'application et à recommander une configuration appropriée.
