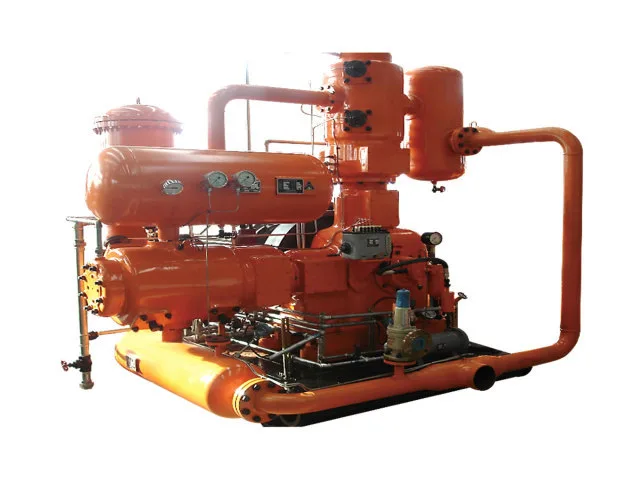

Le compresseur à piston de type L est un compresseur alternatif développé pour le service des gaz pétrochimiques. Son agencement mécanique utilise un corps de machine intégré, un vilebrequin en fonte ductile et un système de lubrification positive pour les composants de la transmission. Le piston et la traverse sont reliés par une structure filetée.
La série peut être configurée pour jusqu'à deux étapes de compression. Selon le modèle sélectionné et le gaz comprimé, la bouteille peut fonctionner avec des configurations sans huile ou lubrifiées à l'huile.
Le corps principal constitue la base structurelle du compresseur. Le vilebrequin, le mécanisme de bielle et les autres composants mobiles fonctionnent au sein d’une structure de machine intégrée.
Le vilebrequin est fabriqué en fonte ductile et transfère le mouvement de rotation du moteur au mécanisme de compression alternatif.
Le système de lubrification dessert les composants mécaniques impliqués dans le fonctionnement alternatif continu et fait partie du système de fonctionnement normal du compresseur.
Une connexion filetée est utilisée entre le piston et la traverse. Cela fait partie de l'agencement mécanique utilisé dans la structure du compresseur de type L et prend en charge l'assemblage des composants alternatifs.
Le compresseur à piston de type L est construit dans la plage de conception générale suivante :
· Course : 180-240 mm
· Vitesse : 420 à 590 tr/min
· Tension nominale de la tige de piston : 42–68 kN
· Charge nominale de la tige de piston : 42 à 68 kN
· Puissance motrice : 75 à 280 kW
· Étages de compression maximum : 2
· Domaine d'application principal : Industrie pétrochimique
|
Modèle |
Pression d'entrée |
Pression de sortie |
Débit volumétrique nominal |
Méthode de lubrification des cylindres |
Pouvoir |
Vitesse |
|
L5.5W-135/2.5-6 |
0.25 |
0.6 |
135 |
Sans huile |
280 |
490 |
|
L5.5W-20/18 |
Pression atmosphérique |
1.8 |
20 |
Sans huile |
200 |
490 |
|
L5.5W-30/0.04-8 |
0.004 |
0.8 |
30 |
Sans huile |
200 |
490 |
|
L5.5W-21/1-40 |
0.1 |
4.0 |
21 |
Sans huile |
200 |
490 |
|
4L-65/-0,4-0,7 |
-0.04 |
0.07 |
65 |
Il y a du pétrole |
132 |
420 |
|
4LW-50/2.5-9 |
0.25 |
0.9 |
50 |
Sans huile |
75 |
420 |
|
4LW-12/0,25-8 |
0.025 |
0.8 |
12 |
Sans huile |
75 |
420 |
|
4LW-13/1.5-9 |
0.15 |
0.9 |
13 |
Sans huile |
75 |
420 |
|
4LW-12/22 |
Pression atmosphérique |
2.2 |
12 |
Sans huile |
132 |
420 |
|
4LW-10,5/0,5-13 |
0.05 |
1.3 |
10.5 |
Sans huile |
110 |
420 |
Les exigences de compression de l'hydrogène peuvent varier en fonction du débit, de la pression du système et des conditions du procédé en aval. La sélection du compresseur doit être basée sur les paramètres de fonctionnement réels de l'hydrogène.
Le gaz de pétrole, les hydrocarbures légers, les gaz riches et autres gaz de procédé peuvent nécessiter une compression pendant la production, le transfert ou le traitement.
L'azote peut être comprimé pour les applications d'approvisionnement en procédés industriels et de transfert de gaz.
Le compresseur de type L peut être envisagé pour les applications de traitement impliquant de l'éthylène ou du propylène, sous réserve de confirmation de la composition réelle du gaz et des exigences de fonctionnement.
La plage de capacité et de pression disponible peut également prendre en charge les projets de gaz industriels nécessitant une configuration de compresseur alternatif.
Jinding fabrique des compresseurs industriels et des équipements de production d'acétylène depuis 1995.
Sa gamme de compresseurs comprend des compresseurs à membrane, des compresseurs à piston et des compresseurs à liquide. Les installations de production de l'entreprise couvrent l'usinage, l'assemblage, le soudage, la peinture, les tests et le développement technique.
Pour les projets de compresseurs à piston de type L, Jinding peut fournir une assistance couvrant la sélection des équipements, la communication technique, la fabrication et le service de suivi.
La série est destinée aux gaz comprenant l'hydrogène, l'azote, le gaz de pétrole, les gaz d'hydrocarbures légers, l'éthylène, le propylène, les gaz riches et les gaz analytiques. La sélection finale doit être confirmée en fonction de la composition réelle du gaz et des exigences du procédé.
Le débit volumétrique nominal le plus élevé dans la liste de modèles fournie est de 135 Nm³/min.
Non. La plupart des modèles répertoriés utilisent une lubrification des cylindres sans huile, tandis que le modèle 4L-65/-0,4-0,7 est répertorié avec une lubrification à l'huile.
Oui. Plusieurs modèles répertoriés utilisent la pression atmosphérique comme condition d’entrée.
Oui. La gamme fournie comprend des conditions d'aspiration à basse pression et un modèle avec une pression d'entrée de -0,04 MPa(G).
La pression de sortie la plus élevée indiquée est de 4,0 MPa(G).
La spécification de conception de base autorise jusqu'à deux étapes de compression.
Veuillez fournir le fluide gazeux, la pression d'entrée, la température d'entrée, la pression de sortie, le débit de gaz requis et toute exigence de fonctionnement particulière.
