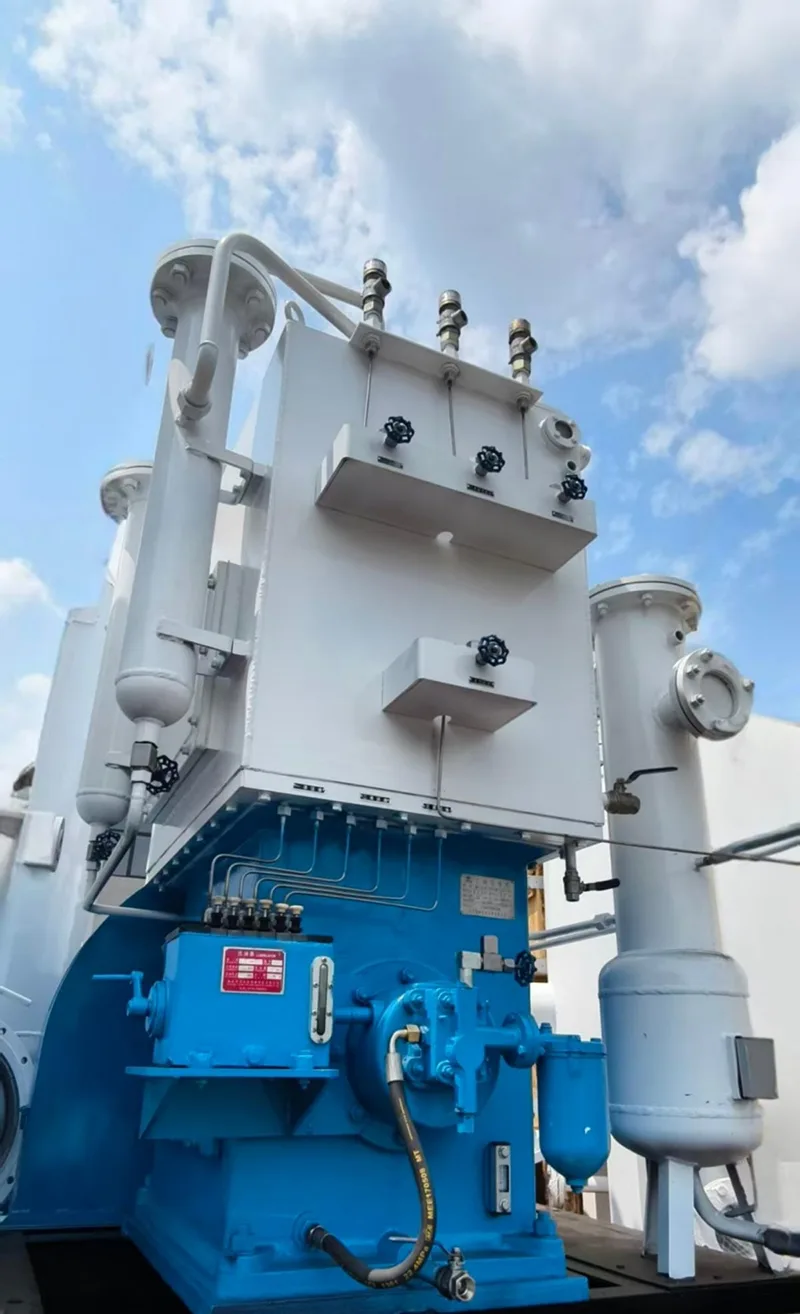

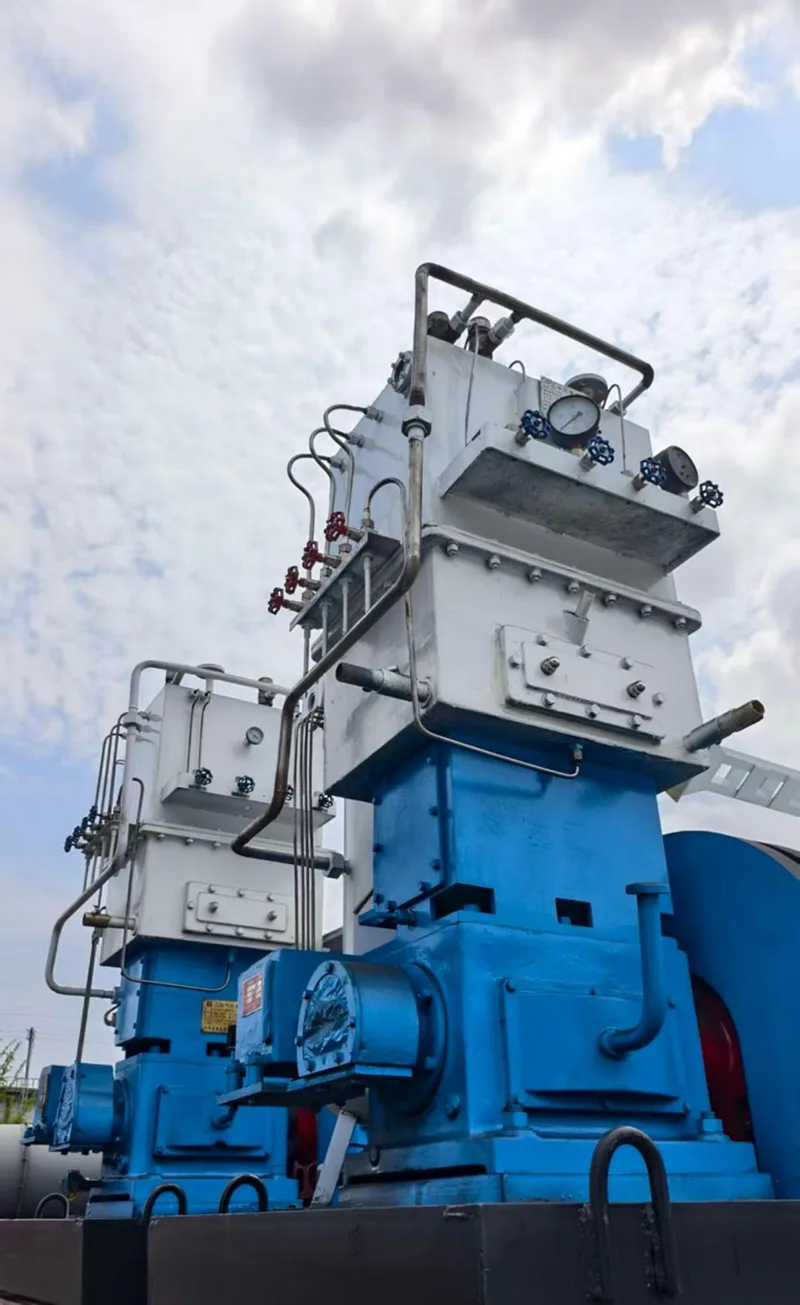

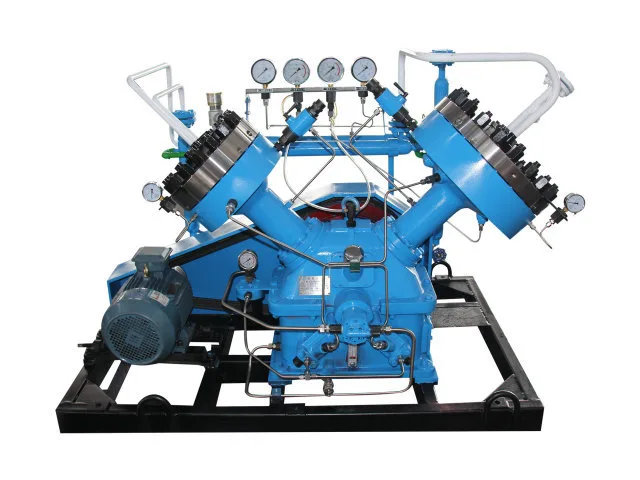

Le compresseur à membrane GV1 est destiné aux projets de compression de gaz où la sélection de l'équipement est déterminée par les conditions de fonctionnement plutôt que par la capacité maximale. Sa gamme de modèles couvre les exigences de débit, depuis la manipulation de petits volumes de gaz jusqu'aux applications sélectionnées de plus grande capacité, tout en offrant de multiples combinaisons de pressions d'aspiration et de refoulement. Le diaphragme isole le gaz de procédé de la section d'entraînement hydraulique, permettant aux compresseurs GV1 de traiter des gaz de haute pureté, inertes, inflammables, toxiques et d'autres gaz spéciaux dans les applications où le débit contrôlé et l'adaptation de la pression sont importants.
De nombreuses applications nécessitent un débit de gaz relativement limité mais exigent une pression de refoulement spécifique. C'est là que la série de compresseurs à membrane GV1 offre une gamme de sélection pratique.
Les modèles GV1 commencent à partir de 5 Nm³/h et couvrent de nombreuses combinaisons de débit et de pression. Selon la configuration, la série peut prendre en charge les applications nécessitant des pressions de refoulement allant de niveaux relativement faibles à une compression de gaz à haute pression.
Cela rend GV1 particulièrement pertinent pour les projets où la principale exigence d'achat n'est pas simplement la capacité du compresseur, mais la relation correcte entre :
Débit de gaz · pression d'aspiration · pression de refoulement · fluide gazeux · puissance requise
La gamme du compresseur à membrane GV1 comprend des configurations pour l'admission de gaz à pression atmosphérique ainsi que des sources de gaz sous pression.
Certains modèles sont disponibles pour différentes conditions d'aspiration, y compris les applications à très basse pression et à pression d'entrée plus élevée. La plage de pression de refoulement offre également une flexibilité pour le transfert de gaz, la compression de processus, la préparation au stockage et d'autres systèmes spécialisés.
Pour les acheteurs, cela signifie que le compresseur peut être sélectionné en fonction du processus lui-même plutôt que de forcer le processus à s'adapter à une gamme limitée d'équipements.
|
Modèle |
Milieu compressé |
Débit volumétrique |
Pression d'aspiration |
Pression d'échappement |
Vitesse |
Dimensions hors tout |
Poids |
Moteur électrique |
|
|
Puissance (kW) |
Tension (V) |
||||||||
|
GV1-8/-0,5～1 |
Gaz de haute pureté, gaz inertes, gaz inflammables et explosifs, gaz toxiques et autres gaz spéciaux |
8 |
0.05 |
0.1 |
400～430 |
1600×1000×1500 |
1.0 |
3 |
≈380 |
|
GV1-10/13 |
10 |
1 guichet automatique |
1.3 |
3 |
|||||
|
GV1-10/13-I |
10 |
1 guichet automatique |
1.3 |
3 |
|||||
|
GV1-12/0,1～5 |
12 |
0.01 |
0.5 |
3 |
|||||
|
GV1-12/10 |
12 |
1 guichet automatique |
1 |
3 |
|||||
|
GV1-24/2~20 |
24 |
0.2 |
2 |
5.5 |
|||||
|
GV1-24/1~10 |
24 |
0.1 |
1 |
3 |
|||||
|
GV1-45/2～12 |
45 |
0.2 |
1.2 |
5.5 |
|||||
|
GV1-55/4~12 |
55 |
0.4 |
1.2 |
5.5 |
|||||
|
GV1-70/6～20 |
70 |
0.6 |
2 |
5.5 |
|||||
|
GV1-5/2~50 |
5 |
0.2 |
5 |
3 |
|||||
|
GV1-5/200 |
5 |
1 guichet automatique |
19.6 |
3 |
|||||
|
GV1-5/200-I |
5 |
1 guichet automatique |
19.6 |
3 |
|||||
|
GV1-5/15～250 |
5 |
1.5 |
24.5 |
5.5 |
|||||
|
GV1-8/2～100 |
8 |
0.2 |
9.8 |
3 |
|||||
|
GV1-8/1～160 |
8 |
0.1 |
15.7 |
3 |
|||||
|
GV1-8/8～200 |
8 |
0.8 |
19.6 |
5.5 |
|||||
|
GV1-8/2,5～225 |
8 |
0.25 |
220.5 |
5.5 |
|||||
|
GV1-9/3～160 |
9 |
0.3 |
15.7 |
5.5 |
|||||
|
GV1-10/40 |
10 |
1 guichet automatique |
4 |
5.5 |
|||||
|
GV1-10/1～160 |
10 |
0.1 |
15.7 |
3 |
|||||
|
GV1-10/7～160 |
10 |
0.7 |
15.7 |
5.5 |
|||||
|
GV1-10/4～160 |
10 |
0.4 |
15.7 |
5.5 |
|||||
|
GV1-20/1~25 |
20 |
0.1 |
2.5 |
5.5 |
|||||
|
GV1-10/13～100 |
10 |
1.3 |
9.8 |
5.5 |
|||||
|
GV1-10/13～200 |
10 |
1.3 |
19.6 |
3 |
|||||
|
GV1-12/13～160 |
12 |
1.3 |
15.7 |
3 |
|||||
|
GV1-13/6~80 |
13 |
0.6 |
8 |
5.5 |
|||||
|
GV1-17/4~55 |
17 |
0.4 |
5.5 |
5.5 |
|||||
|
GV1-20/3~40 |
20 |
0.3 |
4 |
5.5 |
|||||
|
GV1-20/5～45 |
20 |
0.5 |
4.5 |
5.5 |
|||||
|
GV1-20/30～160 |
20 |
3 |
15.7 |
5.5 |
|||||
|
GV1-30/10～70 |
30 |
1 |
7 |
5.5 |
|||||
|
GV1-60/10～40 |
60 |
1 |
4 |
5.5 |
|||||
|
GV1-75/19~60 |
75 |
1.9 |
6 |
7.5 |
|||||
|
GV1-180/50~55 |
180 |
5 |
5.5 |
5.5 |
|||||
La série GV1 est particulièrement adaptée aux projets où la taille du compresseur doit rester proportionnelle à la consommation réelle de gaz.
Plutôt que d’installer une machine de plus grande capacité pour un besoin de débit de gaz relativement faible, les acheteurs peuvent sélectionner un modèle en fonction du point de fonctionnement requis.
Cela peut être particulièrement pertinent pour :
|
Type d'acheteur |
Exigence typique |
|
Compagnies de gaz spécialisés |
Compression de petits volumes de gaz précieux |
|
Institutions de recherche |
Alimentation en gaz contrôlée pour les systèmes expérimentaux |
|
Intégrateurs d’équipements de laboratoire |
Intégration d'un compresseur compact |
|
Fournisseurs d’équipements de traitement chimique |
Adaptation spécifique de la pression et du débit |
|
Constructeurs de systèmes de gaz industriels |
Points de compression personnalisés |
|
Projets de remplissage de bouteilles de gaz |
Débit contrôlé avant stockage ou remplissage |
|
Usines pilotes |
Capacité flexible pour le développement de processus |
|
Entrepreneurs en ingénierie |
Sélection du compresseur en fonction des spécifications du projet |
Pour le compresseur à membrane GV1, la sélection du modèle doit commencer par les conditions réelles de fonctionnement du gaz.
Avant de recommander une configuration, Jinding nécessite des informations sur la pression et la température d'admission, la pression de refoulement requise, le débit volumétrique requis, le gaz comprimé et d'autres exigences d'application.
Pour les applications de gaz spéciaux, les données disponibles sur la composition et les propriétés physiques et chimiques doivent également être fournies.
Ces informations permettent d'évaluer la configuration du compresseur autour du point de fonctionnement réel au lieu de sélectionner l'équipement en fonction uniquement d'un numéro de modèle nominal.
Le GV1 est particulièrement adapté aux applications nécessitant un débit de gaz contrôlé, une adaptation flexible de la pression et une compression à membrane pour les gaz industriels ou spécialisés.
Les modèles répertoriés couvrent des débits de 5 Nm³/h à 180 Nm³/h.
Oui. Les modèles GV1 sélectionnés offrent des configurations à pression de refoulement élevée, y compris des modèles atteignant environ 24,5 MPa en fonction des paramètres de produit fournis.
Oui. De nombreux modèles GV1 sont configurés pour des débits de gaz relativement faibles et des exigences de puissance moteur modestes, ce qui rend la série adaptée aux systèmes de compression de gaz plus petits et spécialisés.
Selon la configuration, le compresseur peut être utilisé pour des gaz de haute pureté, des gaz inertes, des gaz inflammables et explosifs, des gaz toxiques et d'autres gaz spéciaux.
Veuillez fournir le fluide gazeux, la pression d'admission, la température d'admission, la pression de refoulement requise, le débit volumétrique requis et les exigences de l'application. Pour les gaz spéciaux, les informations sur la composition et les propriétés physiques et chimiques disponibles doivent également être fournies.
