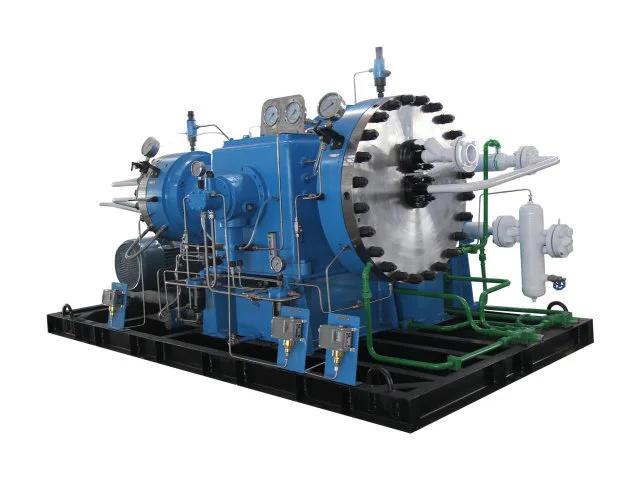

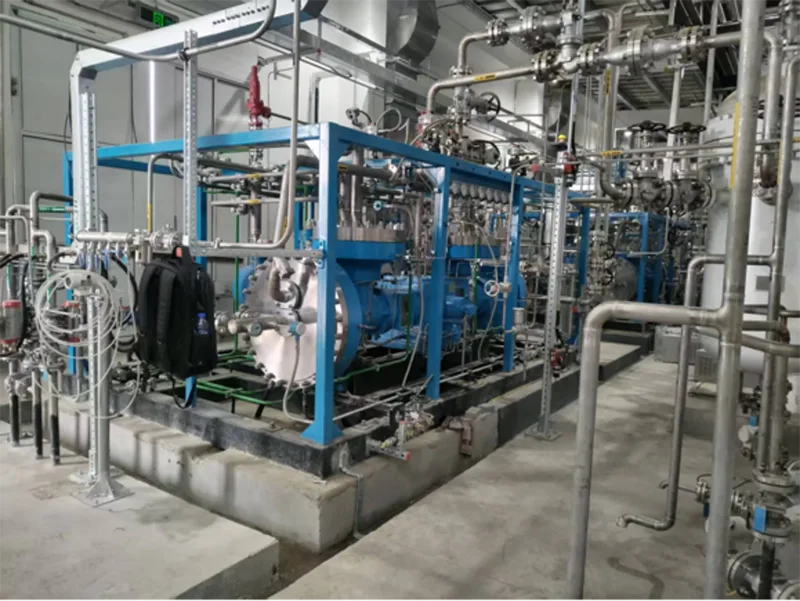

Notre compresseur à membrane GD3 est développé pour les projets où les exigences en matière de débit et de pression de gaz peuvent varier considérablement d'une application à l'autre. Les configurations disponibles couvrent les conditions d'aspiration atmosphérique et sous pression, tandis que les modèles sélectionnés fonctionnent à des pressions de refoulement supérieures à 15 MPa et jusqu'à 35,3 MPa. Au lieu de limiter la plage à une classe de pression fixe, le GD3 offre aux ingénieurs plusieurs combinaisons de débit, de pression d'entrée et de pression de sortie pour répondre aux exigences réelles du processus. Pour les demandes de renseignements sur un projet, le modèle approprié peut être déterminé à partir de la capacité de gaz et des conditions de pression requises plutôt qu'à partir du seul débit.
|
Modèle |
Milieu compressé |
Débit volumétrique |
Pression d'aspiration |
Pression d'échappement |
Vitesse |
Dimensions hors tout |
Poids |
Moteur électrique |
|
|
Puissance (kW) |
Tension (V) |
||||||||
|
GD3-60/11 |
Gaz de haute pureté, gaz inertes, gaz inflammables et explosifs, gaz toxiques et autres gaz spéciaux |
60 |
1 guichet automatique |
1.1 |
400～430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1 guichet automatique |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1 guichet automatique |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0.1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0,1～0,4-5 |
80～100 |
0,01～0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0.5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1 guichet automatique |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1 guichet automatique |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1 guichet automatique |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1 guichet automatique |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1 guichet automatique |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1 guichet automatique |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1 guichet automatique |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1 guichet automatique |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1 guichet automatique |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4~30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40~90/1~4-100 |
40～90 |
0,1 ～ 0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4~45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8～130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50～150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13～200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12~160 |
120 |
1．2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70～140 |
0,1 ～ 0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10～160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
Le compresseur à membrane GD3 peut être envisagé pour les applications de gaz industriels où le processus nécessite une compression contrôlée sur différents niveaux de pression.
Les domaines d'application potentiels comprennent :
La large gamme de modèles permet d'envisager le compresseur pour les fonctions de surpression de gaz, de transfert et de compression à haute pression où le point de fonctionnement requis se situe dans les configurations GD3 disponibles.
Les configurations couvrant à la fois les pressions d'aspiration basses et élevées peuvent être évaluées pour les applications de gaz de procédé où les conditions de pression varient d'un système à l'autre.
La configuration GD3-60/11 fournie répertorie les gaz de haute pureté parmi ses supports applicables, ainsi que les gaz inertes, inflammables et explosifs, toxiques et autres gaz spéciaux.
Lorsque le gaz présente des exigences particulières en matière de pureté, de sécurité ou de compatibilité des matériaux, la configuration finale du compresseur doit être examinée par rapport à la composition réelle du gaz et aux conditions de fonctionnement plutôt que sélectionnée uniquement à partir du nom du modèle.
Les configurations de compresseurs à membrane spécifiques au projet nécessitent une ingénierie, une fabrication et une assistance technique coordonnées. Jinding évalue les exigences des applications lors de la sélection des équipements et les réalise tout au long des étapes de fabrication et de test pour soutenir la mise en œuvre du projet.
Basée à Dandong, Liaoning, Chine, Jinding intègre l'usinage, l'assemblage, le soudage, la peinture, les tests, la R&D et le service client dans sa principale base de production. Les installations comprennent plus de 100 machines d'usinage et d'essais, un atelier d'usinage et d'assemblage de 6 000 m², un atelier de soudage et de peinture de 3 000 m² et un centre de R&D et de service client de 2 600 m².
Les services techniques couvrent la sélection des équipements, la consultation technique, la conception technique, la fabrication et la fourniture, l'installation et la mise en service, la formation à l'exploitation et à la maintenance, l'assistance technique à distance et sur site, l'inspection, la réparation et la fourniture de pièces de rechange.
Pour les projets de compresseurs à membrane GD3, ce support intégré permet de relier l'évaluation technique initiale à la livraison de l'équipement et au service ultérieur. Les données d'application peuvent éclairer les décisions de configuration, tandis que la fabrication, les tests et l'assistance technique soutiennent l'équipement tout au long de l'installation et de l'exploitation.
La liste des modèles GD3 fournie couvre des débits de gaz de 20 à 500 Nm³/h. Le débit exact disponible dépend de la combinaison de pression d'aspiration et d'échappement sélectionnée.
Plusieurs configurations atteignent 15 MPa ou plus. Les exemples incluent GD3-20/160 à 15,7 MPa, GD3-30/160 à 15,7 MPa, GD3-55/2 ～ 150 à 14,7 MPa, GD3-80/13 ～ 200 à 19,6 MPa et GD3-100/9-220 à 21,6 MPa.
Oui. Plusieurs modèles répertoriés utilisent une pression d'aspiration de 1 atm, notamment GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 et plusieurs autres configurations.
La pression d’aspiration est l’un des paramètres clés de sélection. La gamme comprend l'aspiration atmosphérique, de faibles pressions positives telles que 0,01 à 0,1 MPa, des pressions d'aspiration plus élevées telles que 1,2 à 2,0 MPa et des configurations jusqu'à 5,0 MPa. Les conditions d'aspiration requises doivent donc être fournies ainsi que la pression d'échappement et le débit cibles.
La spécification GD3-60/11 fournie répertorie les gaz de haute pureté, les gaz inertes, les gaz inflammables et explosifs, les gaz toxiques et autres gaz spéciaux. Pour un gaz spécifique, les matériaux finaux en contact avec le fluide, les joints et la configuration doivent être confirmés par rapport à la composition du gaz et aux conditions de fonctionnement.
Les modèles GD3 fournis affichent des puissances de moteur de 15, 18,5, 22, 30, 37 et 45 kW. La sélection réelle du moteur dépend de la configuration du compresseur et du point de fonctionnement.
La pression d'échappement la plus élevée dans les données du modèle fourni est de 35,3 MPa, apparaissant sur le GD3-70/35-360 et le GD3-120/50-360.
Si vous connaissez les conditions de débit et de pression de gaz requises, Jinding peut vous aider à réduire la gamme GD3 à une configuration de compresseur appropriée.
Envoyez le fluide gazeux, le débit, la pression d'aspiration, la pression d'échappement et les exigences de fonctionnement à Jinding pour examen technique, sélection de modèle et devis.
Jinding — Usine de compresseurs à membrane pour les projets industriels de compression de gaz.
