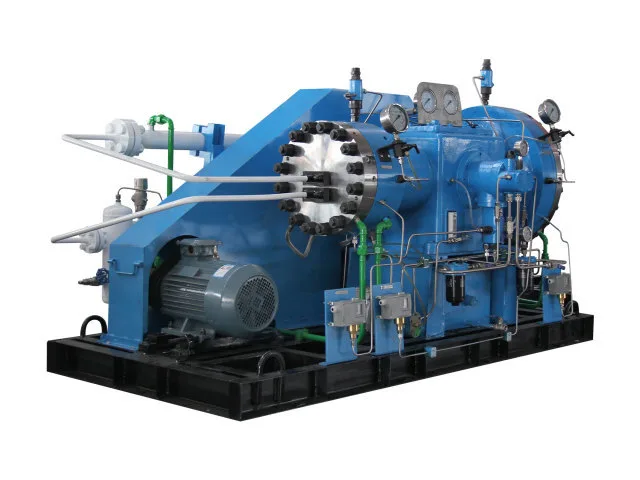

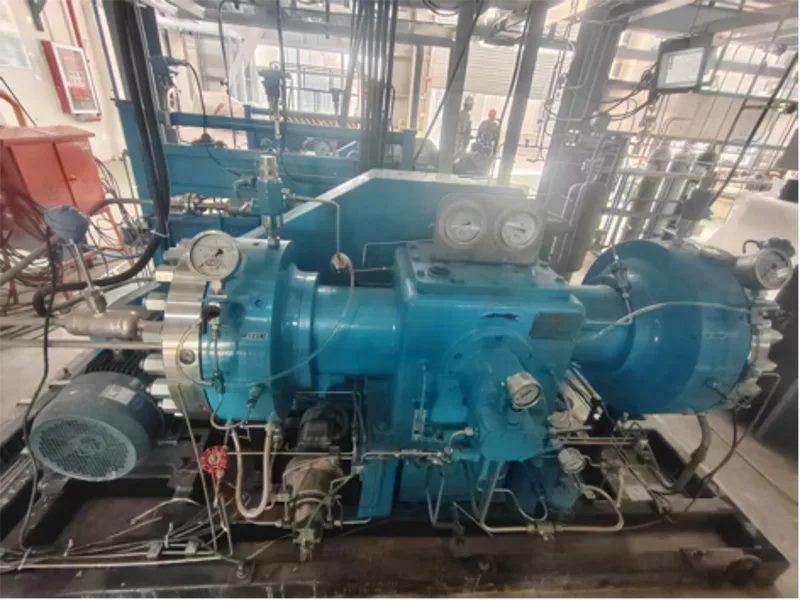

Compresseur à membrane GD2

Le compresseur à membrane GD2 s'est concentré sur les tâches de débit de gaz relativement faible et de compression à haute pression. Les modèles fournis couvrent des capacités de gaz de 10 à 72 Nm³/h, avec des pressions d'aspiration allant de la pression atmosphérique à 1,2 MPa et des pressions d'échappement jusqu'à 15,7 MPa. Différents modèles combinent le débit, la pression d'aspiration, la pression d'échappement et la puissance du moteur de différentes manières, permettant ainsi d'adapter le compresseur au processus réel plutôt que de le sélectionner uniquement en fonction de sa capacité. Les fluides spécifiés comprennent des gaz de haute pureté, des gaz inertes, des gaz inflammables et explosifs, des gaz toxiques et d'autres gaz spéciaux.

Plage de capacité et de pression de décharge du GD2

La série GD2 est adaptée aux fonctions de compression de gaz qui combinent des exigences de débit modérées avec des augmentations de pression substantielles.

Selon les spécifications indiquées, la capacité varie de 10 à 72 Nm³/h, tandis que les configurations sélectionnées atteignent des pressions de refoulement de 14,7 à 15,7 MPa.

Ce profil de fonctionnement rend la série GD2 intéressante à considérer pour les applications nécessitant une distribution de gaz à haute pression sans débit volumétrique important. Le modèle approprié dépend du débit requis, de la pression d'entrée, de la pression de refoulement cible et des propriétés du gaz.

Chiffres clés de la gamme

Débit : 10–72 Nm³/h

Pression d'échappement maximale indiquée : 15,7 MPa

Pression d'aspiration : atmosphérique jusqu'à 1,2 MPa dans les modèles fournis

Puissance du moteur : 7,5 à 18,5 kW parmi les configurations répertoriées

Vitesse indiquée : 400–430 tr/min pour GD2-20/12

Industries où GD2 peut être appliqué

Systèmes de gaz industriels

Le compresseur à membrane GD2 peut être envisagé pour des tâches dédiées à la compression de gaz et à l'augmentation de la pression lorsque la capacité requise se situe dans la plage de 10 à 72 Nm³/h.

Procédés pétrochimiques et chimiques

Les gaz spéciaux et les gaz de procédé peuvent nécessiter une compression contrôlée avant d'entrer dans une autre étape du procédé. La sélection du modèle doit être basée sur la composition réelle du gaz et les conditions de pression.

Applications électroniques et gaz de haute pureté

Lorsque la pureté du gaz est une exigence importante du processus, la compression par membrane offre une configuration dans laquelle le gaz de processus est séparé du côté hydraulique et de lubrification du compresseur.

Systèmes de gaz de recherche et de laboratoire

La plage de capacité relativement ciblée peut convenir à certains systèmes de recherche, d’essais et d’approvisionnement en gaz spécialisés où la demande en gaz est plus faible mais où une augmentation substantielle de la pression est requise.

Applications de gaz spéciaux

Pour les gaz inflammables, explosifs, toxiques ou autrement spéciaux, la configuration du compresseur doit être revue en fonction des propriétés du gaz, de la pression de fonctionnement, de la température, des exigences d'étanchéité et des exigences de sécurité applicables.

Fabrication et support technique de Jinding

La sélection d’un compresseur à membrane n’est qu’une partie d’un projet de gaz industriel. Jinding combine la fabrication d'équipements avec l'ingénierie et le support après-vente, permettant aux clients d'obtenir une assistance technique au-delà du devis initial de l'équipement.

Sa principale base de production est située à Dandong, Liaoning, en Chine, avec des centres de vente techniques à Shenyang et Pékin.

Jinding compte 203 employés, dont 105 professionnels et techniques, avec une capacité de production annuelle de plus de 500 compresseurs à membrane.

Assistance technique avant et après la livraison

Pour un projet GD2, le support technique peut couvrir :

1. Sélection du compresseur

2. Consultation technique

3. Conception technique

4. Fabrication et fourniture d'équipements

5. Installation et mise en service

6. Formation à l'exploitation et à la maintenance

7. Support technique à distance ou sur site

8. Inspection, entretien et réparation

9. Fourniture de pièces de rechange

Les certifications de gestion et de produits de Jinding incluent ISO 9001, ISO 14001, ISO 45001, ISO 27001 et CE, ainsi que la notation de crédit d'entreprise AAA et la certification de service après-vente cinq étoiles.

FAQ

Quelle est la plage de débit du compresseur à membrane GD2 ?

Les modèles GD2 fournis couvrent des débits nominaux de 10 à 72 Nm³/h.

Quels modèles GD2 atteignent environ 15 MPa ?

Plusieurs configurations se situent dans cette plage de pression. Les GD2-20/12-160, GD2-25/6-160, GD2-25/5-160 et GD2-25/4-160 sont répertoriés à une pression d'échappement de 15,7 MPa, tandis que les GD2-10/150, GD2-20/5-150, GD2-25/1,5-150, GD2-35/12-150 et GD2-40/5-150 sont répertoriés à 14,7 MPa.

Le GD2 peut-il comprimer le gaz à la pression atmosphérique ?

Oui. Les configurations GD2-20/12, GD2-10/160 et GD2-10/150 fournies spécifient la pression d'aspiration atmosphérique.

Comment la pression d’aspiration affecte-t-elle la sélection du modèle ?

La pression d'aspiration modifie l'augmentation de pression requise du compresseur. Il doit donc être pris en compte avec le débit de gaz et la pression d'échappement requise lors de la sélection d'un modèle GD2.

Quels gaz le GD2 peut-il traiter ?

Les spécifications fournies répertorient les gaz de haute pureté, les gaz inertes, les gaz inflammables et explosifs, les gaz toxiques et autres gaz spéciaux. La compatibilité et la configuration finales dépendent des propriétés réelles du gaz et des conditions de fonctionnement.

Quelles puissances de moteur sont disponibles ?

Les modèles GD2 fournis incluent des configurations de moteur de 7,5 kW, 15 kW et 18,5 kW.

Jinding peut-il fournir une configuration personnalisée ?

Jinding peut examiner le fluide gazeux, le débit, la pression d'aspiration, la pression d'échappement et d'autres conditions de fonctionnement pour recommander une configuration appropriée. Les exigences non standard peuvent être discutées lors de la sélection technique.
