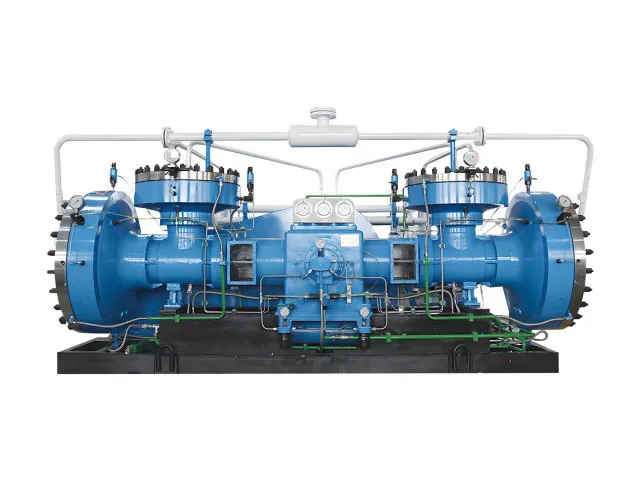

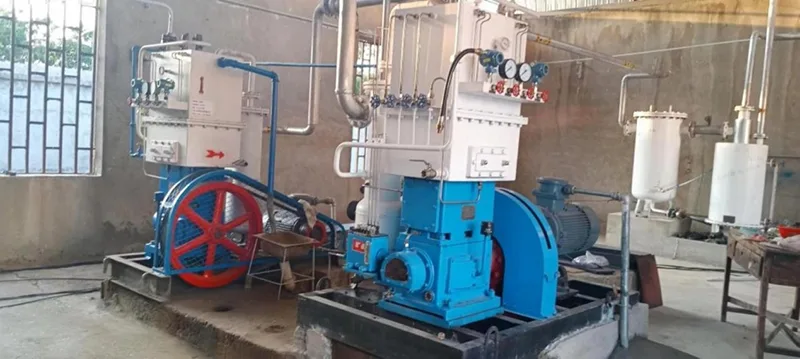

La séparation des gaz est une considération importante lors de la compression de gaz de haute pureté ou spéciaux. Dans le compresseur à membrane D, un diaphragme sépare le gaz de traitement du côté hydraulique et lubrification du compresseur. La compression du gaz s'effectue par le mouvement du diaphragme plutôt que par le contact direct du piston avec la chambre à gaz, ce qui permet d'éviter tout contact direct entre le gaz de traitement et l'huile lubrifiante.
La principale caractéristique structurelle d'un compresseur à membrane est la séparation entre le gaz comprimé et le système d'entraînement hydraulique.
Dans un compresseur à piston conventionnel, le piston fonctionne directement à l'intérieur de la bouteille de gaz. Un compresseur à membrane adopte une approche différente. Le diaphragme forme une barrière entre la chambre à gaz et le côté hydraulique. Le diaphragme se déplace sous entraînement hydraulique et transfère le mouvement de compression au gaz sans nécessiter de contact direct entre le gaz de procédé et le système de lubrification.
Cette disposition est particulièrement pertinente lorsque le gaz comprimé doit être séparé du système d’huile ou hydraulique.
Le compresseur à membrane D utilise un système de compression à deux étages. Plutôt que d’appliquer toute l’augmentation de pression en une seule étape de compression, le gaz passe par deux étapes de compression. Cette disposition permet aux modèles disponibles de couvrir différentes combinaisons de pression d'entrée, de pression de sortie et de débit de gaz.
|
Modèle |
Pression d'entrée MPa(G) |
Sortie pression MPa(G) |
Nominal volumétrique débit (Nm3/heure) |
Pouvoir (KW) |
Vitesse (tr/min) |
Dimension L*L*H(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0.5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosphérique pression |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0.35-10 |
0,035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18,5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosphérique pression |
0,4 |
75 |
18,5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosphérique pression |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosphérique pression |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6.0 |
50 |
18,5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
Le compresseur à membrane D peut être configuré pour plusieurs catégories de gaz industriels et spéciaux :
Gaz de haute pureté
Gaz inertes
Gaz inflammables et explosifs
Gaz toxiques
Autres gaz spéciaux
Il est conçu pour comprimer des gaz de haute pureté, inertes, inflammables, explosifs, toxiques et autres gaz spéciaux selon différents débits et exigences de pression.
Un diaphragme sépare la chambre à gaz de procédé du système hydraulique et de lubrification, minimisant ainsi le risque de contact direct entre le gaz et l'huile lubrifiante.
Le gaz de procédé est isolé des côtés hydraulique et lubrification par la membrane. Par conséquent, l’équipement est plus précisément décrit comme utilisant une compression de gaz séparée par une membrane plutôt que de classer l’ensemble de la machine comme étant sans huile.
La configuration D Series spécifiée utilise un arrangement de compression à deux étages.
Les modèles répertoriés couvrent des débits nominaux de 10 à 2 710 Nm³/h.
Les modèles sélectionnés dans la gamme répertoriée ont une pression de sortie maximale de 22 MPa(G).
Oui. La configuration technique spécifiée utilise un système de refroidissement par eau à circulation.
